Trong lĩnh vực sản xuất chính xác, silicon đơn tinh thể được biết đến là "nền tảng của thời đại thông tin" - từ chip điện thoại thông minh đến các thành phần quang học của vệ tinh không gian, từ tế bào quang điện năng lượng mới đến thiết bị lõi của điện toán lượng tử, vật liệu tinh thể-có độ tinh khiết cao, gần{2}}hoàn hảo này luôn đóng vai trò hỗ trợ cơ bản của công nghệ đột phá. Khi công nghệ bán dẫn bước vào quy trình dưới 3 nanomet và hiệu suất tế bào quang điện vượt qua giới hạn lý thuyết, yêu cầu của thị trường về độ chính xác xử lý silicon đơn tinh thể đã tăng từ cấp micron lên cấp nanomet. Đặc biệt là trong quá trình xử lý các cấu trúc phức tạp như khoan điện cực cong, sự mâu thuẫn giữa độ giòn cao của vật liệu, đặc tính phân cắt hướng tinh thể và dung sai khẩu độ cấp nanomet-đang trở thành nút thắt chính hạn chế sự phát triển của các ngành công nghiệp-tiên tiến như sản xuất chip-cao cấp và máy dò hạt năng lượng-cao.
Kỷ lục đột phá của ngành
Xử lý lỗ cực-vi mô{1}}sâu của silicon đơn tinh thể: từ "kẹt cổ" đến "giải pháp Trung Quốc"
Nền vụ án
Khi một công ty thiết bị bán dẫn hàng đầu trong nước đang phát triển các thành phần cốt lõi của chip lưu trữ 3D NAND, công ty này đã gặp phải thách thức cực độ trong việc xử lý lỗ siêu nhỏ-sâu của silicon đơn tinh thể: cần phải xử lý các lỗ siêu nhỏ có đường kính chỉ 0,45 mm trên đế silicon có độ dày 24,75 mm (tỷ lệ độ sâu{6}% so với-đường kính là 55:1) và các yêu cầu về độ chính xác của nó tương đương với "khắc sâu một km{10}}trên một sợi tóc". Trước đây, loại quy trình này từ lâu đã được các công ty Nhật Bản và Đức độc quyền. Các nhà sản xuất trong nước không chỉ phải trả chi phí nhập khẩu hơn 10.000 nhân dân tệ mỗi chiếc mà còn phải đối mặt với rủi ro chuỗi cung ứng do phong tỏa công nghệ.
Điểm đau tấn công trực tiếp
Độ chính xác ngoài tầm kiểm soát: Sau khi xử lý bằng máy khoan cacbua truyền thống, độ nhám của thành lỗ Sa Lớn hơn hoặc bằng 6,54μm (gấp 3 lần tiêu chuẩn ngành) và độ lệch độ tròn ＞ 0,025mm, trực tiếp dẫn đến tốc độ mất tín hiệu truyền chip tăng đột biến;
Lời nguyền đầu hàng: Chi phí nguyên liệu silicon đơn tinh thể chiếm hơn 60%, nhưng các khuyết tật như sập cạnh và vết nứt nhỏ khiến tỷ lệ phế liệu phôi cao tới 35% và khoản lỗ hàng năm của công ty vượt quá 20 triệu nhân dân tệ;
Khoảng cách công nghệ: Thiết bị ở nước ngoài cấm các nhà sản xuất Trung Quốc sử dụng các mô-đun thuật toán cốt lõi như "khử rung động" và không có quy trình nội địa hoàn thiện nào để thay thế.
Giải pháp MID
Độ chính xác TRUNGGia công đã giải quyết thành công các vấn đề trên thông qua hệ thống phụ trợ siêu âm + mũi khoan PCD tinh thể nano, đạt được 4 bước đột phá đột phá:
Huyền thoại về cuộc sống công cụ:Một mũi khoan PCD có thể xử lý liên tục 2.000 lỗ, dài hơn 20 lần so với tuổi thọ của dụng cụ nhập khẩu và chi phí giảm xuống dưới 5 nhân dân tệ mỗi lỗ;

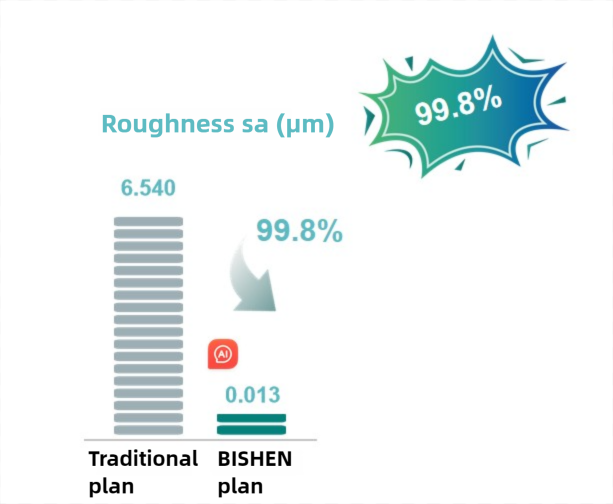

Nano-cuộc cách mạng bề mặt cấp độ:Độ nhám của thành lỗ Sa giảm từ 6,54μm xuống 0,013μm (giảm 99,8%), tốt hơn so với tiêu chuẩn đánh bóng gương quang học hàng không vũ trụ (ISO 10110-8);
Xử lý không có lỗi:Tốc độ xẹp cạnh ở lối vào bằng 0 và sai số độ tròn giảm xuống 0,003mm (tương đương 1/3 đường kính hồng cầu của con người);

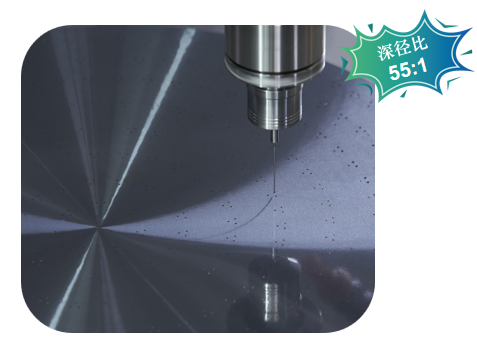

Giới hạn tỷ lệ đường kính-đến{1}}đường kính:Công suất xử lý 55:1 phá vỡ nút công nghệ năm 2030 được Dự đoán bởi Lộ trình Công nghệ Quốc tế về Chất bán dẫn (ITRS) và đạt tiêu chuẩn trước thời hạn 7 năm.

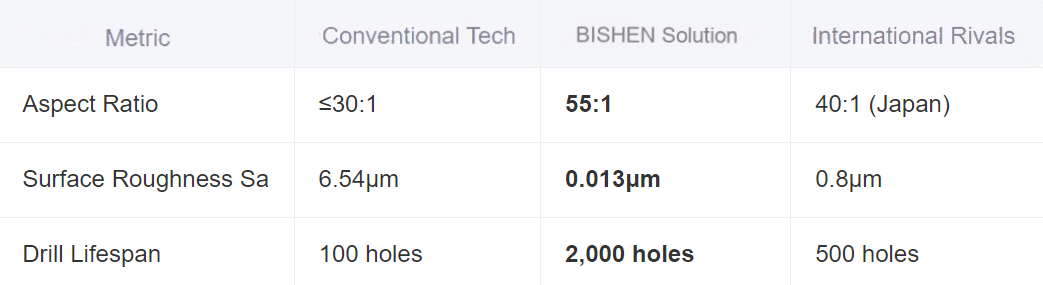

Đo điểm chuẩn công nghệ (so với các đối thủ cạnh tranh toàn cầu)

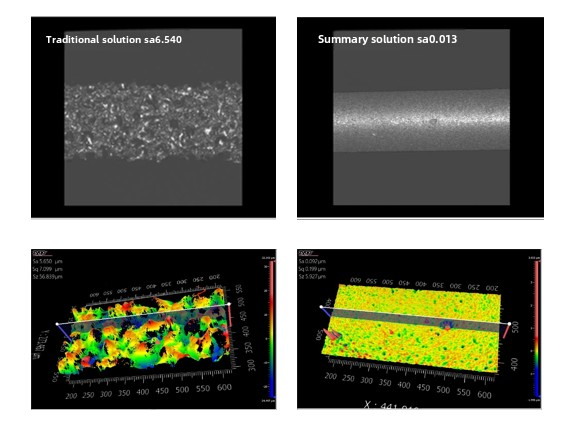

Xử lý so sánh
Tác động công nghiệp
Từ trường hợp đơn lẻ đến chuyển đổi hệ sinh thái
Bước đột phá này đã thúc đẩy những đổi mới-trong nhiều ngành:
Định vị chất bán dẫn:3D NAND thông qua-hiệu suất xử lý lỗ tăng 300%, giảm 18% chi phí sản xuất của Bộ nhớ Yangtze.
Cuộc cách mạng chi phí quang điện:Hiệu suất của vi lỗ điện cực phía sau pin mặt trời nối tiếp xúc-đã tăng từ 72% lên 98%, cắt giảm chi phí 0,4 Yên/W mỗi tấm.
Tiến bộ quang học không gian: Kích hoạt mảng vi lỗ silicon có khả năng gây sát thương dưới bề mặt dưới 10nm cho kính viễn vọng không gian "Xuntian" của Trung Quốc, tăng cường độ phân giải hình ảnh lên hai bậc độ lớn.

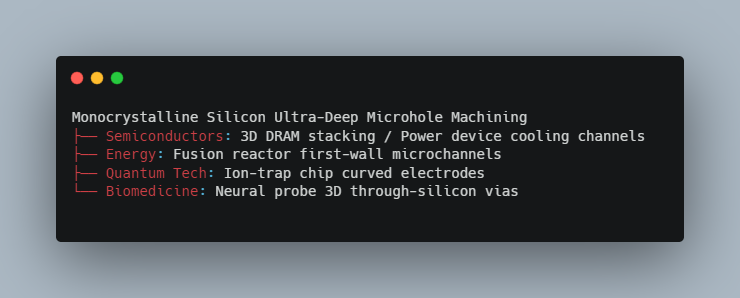

Bản đồ phổ biến công nghệ
Hồ sơ GIỮA:
MID tiên phong trong lĩnh vực sản xuất kim loại chính xác cho sản xuất-hàng loạt nhỏ, hỗn hợp-cao, tích hợp gia công CNC (±0,002mm), chế tạo kim loại tấm và in 3D công nghiệp. Chuyên về lĩnh vực bán dẫn, y tế và năng lượng mới, chúng tôi cung cấp các thành phần tùy chỉnh với khả năng kiểm soát chất lượng do AI- điều khiển (tỷ lệ lỗi<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
