Gia công CNC y tế: Hướng dẫn của kỹ sư quy trình về vật liệu, dung sai và DFM cho các thành phần thiết bị
Lý do H1:Các kỹ sư thiết kế đang tìm kiếm cụm từ này không tìm kiếm thông tin tổng quan về ngành - họ cần câu trả lời ở cấp độ quy trình-trước khi phát hành bản vẽ. Tiêu đề này báo hiệu chính xác điều đó.

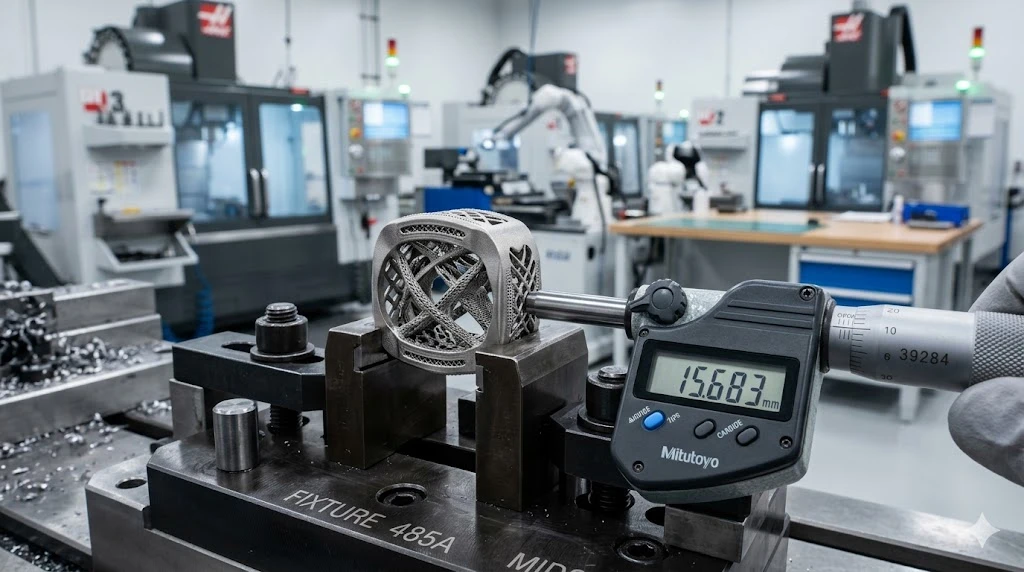

Bạn vừa nhận được phản hồi DFM về lồng cột sống Ti{4}}6Al-4V: màng bên trong 0,6 mm đang gắn cờ để truy cập công cụ và lệnh gọi Ra 0,4 μm trên bề mặt ổ trục có nghĩa là đường hoàn thiện sẽ tăng gấp đôi thời gian chu kỳ của bạn. Trưởng dự án của bạn muốn biết liệu ngăn xếp dung sai có thể giữ được mà không cần mài hay không. Nghe có vẻ quen thuộc?
Đó là thực tế hàng ngày của gia công CNC y tế. Các bộ phận nhỏ, vật liệu chống lại và dấu vết giấy tờ quy định phải được kiểm toán viên FDA đọc số lô cho thể thao. Hướng dẫn này trình bày các quyết định quan trọng về quy trình trước khi tệp STEP của bạn tiếp cận với lựa chọn vật liệu - của máy, chiến lược dung sai, bẫy DFM dành riêng cho các thành phần thiết bị và những thay đổi về mặt tuân thủ vào năm 2026.
Tại sao Gia công CNC y tế lại yêu cầu một cuốn sách khác
Gia công chính xác theo tiêu chuẩn giúp bạn có được ±0,01 mm trên nhôm và coi đó là một ngày. Công việc thiết bị y tế đặt ra những hạn chế bổ sung về độ chính xác về chiều: khả năng tương thích sinh học theo ISO 10993, truy xuất nguồn gốc toàn bộ lô, quy trình làm sạch đã được xác thực và - kể từ tháng 2 2026 - tuân thủ Quy định hệ thống quản lý chất lượng mới của FDA (QMSR), chính thức kết hợp ISO 13485:2016 vào 21 CFR Phần 820 (nguồn: FDA.gov, có hiệu lực từ ngày 2 tháng 2 năm 2026). Nếu đối tác gia công của bạn chưa cập nhật hệ thống chất lượng của họ để phản ánh QMSR, báo cáo kiểm tra của họ sẽ không được đánh giá cao trong lần gửi tiếp theo của bạn.
Thị trường thiết bị y tế toàn cầu đạt khoảng 679 tỷ USD vào năm 2025 và Precedence Research dự đoán thị trường này sẽ đạt khoảng 720 tỷ USD vào năm 2026, mở rộng với tốc độ CAGR là 5,94% cho đến năm 2035. Nền tảng thu nhỏ, phẫu thuật bằng robot và bộ cấy dành riêng cho bệnh nhân- đang thúc đẩy sự tăng trưởng đó - và tất cả chúng đều cần các bộ phận gia công có tính năng chặt chẽ hơn và vật liệu cứng hơn một thập kỷ trước.
Đối với các kỹ sư thiết kế, bài học rút ra thực tế: nhà cung cấp gia công CNC cho các bộ phận y tế không chỉ là nhà cung cấp. Chúng là phần mở rộng của chuỗi xác nhận thiết kế của bạn.
Lựa chọn vật liệu để gia công CNC của bộ phận cấy ghép y tế
Chọn vật liệu cho thành phần thiết bị là quá trình đàm phán ba chiều giữa yêu cầu chức năng của bác sĩ phẫu thuật, thực tế quy trình của thợ máy và hồ sơ quy định. Sau đây là cách so sánh các vật liệu cấp-y tế phổ biến nhất tại xưởng.
| Vật liệu | Ứng dụng điển hình | Đánh giá khả năng gia công | Thử thách CNC chính | Bề mặt hoàn thiện có thể đạt được |
|---|---|---|---|---|
| Ti-6Al-4V (Cấp 5) | Lồng cột sống, vít xương, thân hông | Độ mòn dụng cụ cao - thấp | Sự tích tụ nhiệt ở mép hạt dao; cần chất làm mát lũ + Vc thấp | Ra 0,4–0,8 μm (được gia công); Ra 0,05 μm (đánh bóng) |
| Không gỉ 316L / 316LVM | Dụng cụ phẫu thuật, máng cắt, khay | Trung bình | Làm việc chăm chỉ nếu ở; giữ tốc độ nạp không đổi | Ra 0,2–0,4 μm |
| CoCrMo (ASTM F75) | Thành phần xương đùi đầu gối, khung nha khoa | Độ mài mòn - thấp | Mòn sườn nhanh; ưu tiên chèn gốm hoặc CBN | Ra 0,2–0,6 μm |
| PEEK (Victrex 450G) | Miếng đệm cột sống, cấy ghép sọ, đầu thử nghiệm | - cao nhưng-nhạy cảm với nhiệt độ | Melting at >Tiếp điểm cắt 250 độ; không cho phép tồn dư chất làm mát trên các bộ phận cấp độ cấy ghép- | Ra 0,4–1,0 μm |
| Nhôm 6061-T6 / 7075-T6 | Vỏ dụng cụ, đồ gá lắp, vỏ-không cấy ghép | Cao | Sự biến dạng của tường-mỏng do ứng suất dư; cần giảm căng thẳng giữa gia công thô và hoàn thiện | Ra 0,2–0,4 μm |
| Nitinol (NiTi) | Các thành phần của stent, đầu dây dẫn | Rất thấp | Phải bảo toàn các thuộc tính bộ nhớ-hình dạng; đầu vào nhiệt tối thiểu, không có nguồn cấp dữ liệu tích cực | Ra 0,8–1,6 μm |
Một lưu ý về PEEK: nhiều kỹ sư thiết kế mặc định sử dụng nó cho khả năng thấu quang mà không nhận ra rằng cấp độ PEEK cấy ghép (PEEK-OPTIMA hoặc tương đương) yêu cầu một chuỗi hành trình được ghi lại, liên tục từ lô nhựa đến bộ phận hoàn thiện. Nếu cửa hàng máy móc của bạn đang cắt PEEK trên cùng một thiết bị cố định chạy bằng thép không gỉ 303 ngày hôm qua, thì bạn sẽ gặp rủi ro ô nhiễm sẽ xuất hiện trong quá trình thử nghiệm khả năng tương thích sinh học.
Dung sai CNC của thiết bị y tế: Cái gì có thể giữ được và cái gì đắt
Chặt chẽ hơn không phải lúc nào cũng tốt hơn. Mọi phạm vi dung sai mà bạn thắt chặt vượt quá những gì chức năng yêu cầu sẽ làm tăng thêm chi phí - đường chuyền, tốc độ cấp liệu chậm hơn,-đo quy trình và đôi khi là thao tác mài hoặc mài thứ cấp. Bảng dưới đây thể hiện phạm vi dung sai phù hợp với thực tế của quy trình.
| Dải dung sai | Quy trình điển hình | Tác động chi phí ước tính | Khi nào cần chỉ định |
|---|---|---|---|
| ±0,1 mm | Phay 3 trục tiêu chuẩn, thiết lập đơn | Đường cơ sở | Các tính năng không-quan trọng của vỏ, các lỗ hở |
| ±0,025 mm | 3 trục hoặc 5 trục có đầu dò, cố định có kiểm soát | Đường cơ sở 1,2–1,5× | Giao diện ghép nối, tính năng căn chỉnh, ép-khớp lỗ khoan |
| ±0,01mm | 5-trục có-đo lường trong quy trình, môi trường được kiểm soát nhiệt độ | 2–3× đường cơ sở | Ghế chịu lực, khóa côn cấy ghép, bề mặt bịt kín |
| ±0,005 mm | Tiện chính xác (loại{0}}Thụy Sĩ) hoặc mài khuôn, đã xác minh CMM- | 3–5× đường cơ sở | Cấu hình ren vít xương, đế van, ID lỗ khoan vi- |
| ±0,002 mm | Micro-quay/nghiền phụ, tế bào-điều khiển khí hậu, 100% CMM | 5–10× đường cơ sở | Các lỗ quang học, các khớp côn-có độ chính xác cực cao, các bản hiệu chuẩn chính |
Tại MID, chúng tôi thường xuyên giữ ±0,002 mm trên máy tiện kiểu Thụy Sĩ{1}}cho vít xương dài, thanh mảnh và trụ cầu nha khoa. Nhưng chúng tôi sẽ trì hoãn bản vẽ có yêu cầu ±0,005 mm trên sàn túi 100 mm trong 7075 - không phải vì chúng tôi không thể đạt được con số trong một lần chạy có kiểm soát mà vì hệ số giãn nở nhiệt của nhôm (23,1 µm/m· độ ) có nghĩa là sự thay đổi môi trường xung quanh 2 độ trong một lô sẽ ngốn một nửa mức dung sai của bạn. Cách khắc phục là thông số kỹ thuật môi trường chặt chẽ hơn hoặc dung sai thoải mái hơn với sơ đồ dữ liệu chức năng. Chúng tôi muốn có cuộc trò chuyện đó ở DFM hơn là phát hiện ra nó ở lần kiểm tra cuối cùng.
Gia công CNC y tế bằng Titan: Nơi mà kỷ luật quy trình đạt được
Ti-6Al-4V là hợp kim cấy ghép mặc định vì lý do chính đáng - khả năng tương thích sinh học tuyệt vời, độ bền theo trọng lượng cao và khả năng tích hợp xương đã được chứng minh. Nó cũng là một trong những vật liệu không thể tha thứ nhất trên trục chính CNC.
Đây là điều sẽ xảy ra nếu bạn coi titan giống như thép: phoi không vỡ hoàn toàn, nhiệt tập trung ở cạnh cắt thay vì thoát ra ngoài cùng với phoi và lớp bề mặt đã được làm cứng-ở lần vượt qua cuối cùng của bạn sẽ chống lại lớp tiếp theo. Độ mòn của miệng hố tăng nhanh và nếu hạt dao của bạn không còn đường cắt ở giữa-trên phôi titan trị giá 400 đô la, bạn sẽ loại bỏ bộ phận và dụng cụ.
Cách tiếp cận theo quy trình có hiệu quả - và của chúng tôimgia công CNC giáo dụccác ô chạy hàng ngày - được xây dựng trên ba trụ cột:
Các thông số cắt được điều chỉnh để quản lý nhiệt chứ không phải tốc độ loại bỏ kim loại.Trên Ti-6Al-4V, chúng tôi thường chạy tốc độ bề mặt 40–60 m/phút với cacbit phủ, giảm xuống 25–35 m/phút trên các đường hoàn thiện trong đó tính toàn vẹn của cạnh hạt dao quan trọng hơn thông lượng. Tải phoi duy trì trên 0,08 mm/răng để giữ phoi đủ dày để mang nhiệt ra khỏi vùng cắt. Mỏng hơn và nhiệt vẫn còn trong phôi.
Phay trochoidal để tạo lỗ, không xẻ rãnh.Rãnh-có chiều rộng tối đa bằng titan là một yếu tố tiêu diệt công cụ. Đường chạy dao trochoidal (hoặc "thích ứng") giữ cho độ tương tác xuyên tâm ở mức thấp - thường là 8–12% đường kính dao cắt - trong khi vẫn duy trì tải phoi ổn định qua vòng cung. Điểm quyết định quan trọng: nếu tỷ lệ khung hình túi của bạn vượt quá chiều sâu-đến{10}}chiều rộng 4:1, hãy chuyển từ chiến lược trochoidal sang chiến lược gia công thô (trục Z{12}}). Ở tỷ lệ khung hình cao, lực cắt ngang trong các đường trochoidal gây ra độ lệch dụng cụ biểu hiện dưới dạng độ côn của tường.

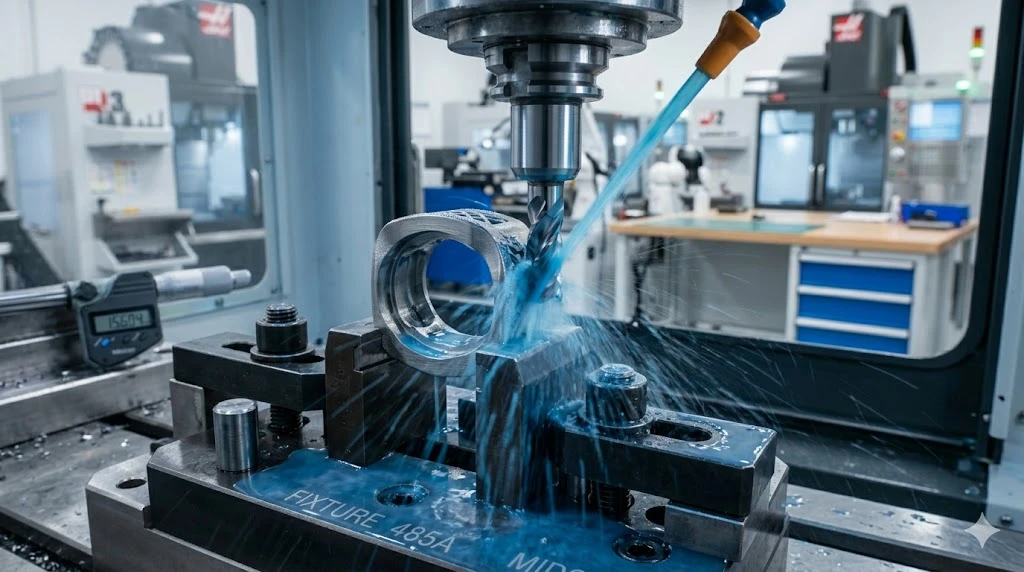

Cung cấp chất làm mát thực sự đến vết cắt.Chất làm mát qua{0}}trục chính ở mức tối thiểu 70 bar, hướng vào lưỡi cắt chứ không phải vùng lân cận chung. Trên các tế bào titan 5-trục, chúng tôi chạy các vòi phun làm mát có thể lập trình để theo dõi góc dao trong thời gian thực. Chất làm mát ngập nước từ một ống bên ngoài còn hơn là không có gì, nhưng trên các túi sâu trong Ti-6Al-4V, nó không xuyên qua được - khối chip chặn nó và cuối cùng bạn tạo ra một gradient nhiệt làm cong vênh bộ phận.
Bẫy DFM khiến bạn tốn thời gian cho các bộ phận y tế
Các kỹ sư thiết kế không cần một bài giảng về DFM. Tuy nhiên, một số tính năng nhất định hoạt động tốt khi tạo nguyên mẫu lại gây ra vấn đề ở quy mô sản xuất các bộ phận y tế. Đây là những người vi phạm nhiều lần mà chúng tôi gắn cờ trong các đánh giá của DFM:
Bán kính góc bên trong nhỏ hơn công cụ của bạn.Bán kính góc trong 0,2 mm trên túi titan có nghĩa là dao phay đầu 0,4 mm, sẽ bị lệch, kêu lạch cạch và mòn nhanh. Nếu bán kính góc của bạn có thể ở mức 0,5 mm, bạn sẽ mở khóa công cụ 1,0 mm với độ cứng gấp 6 lần. Hãy tự hỏi: phần giao phối có thực sự cần góc nhọn đó hay nó được mặc định từ công cụ phi lê CAD?
Độ dày thành dưới 0,5 mm trên nhôm.Thành nhôm mỏng bị lệch dưới lực cắt và đàn hồi trở lại sau khi gia công. Kết quả: không-dung sai trên máy, vượt-không-dung sai trên CMM 20 phút sau khi ứng suất dư phân phối lại. Cách tiếp cận của chúng tôi tại MID là xử lý thô cả hai mặt, -giảm căng thẳng (lão hóa tự nhiên ở nhiệt độ phòng trong 24–72 giờ hoặc chu trình nhiệt được kiểm soát ở 175–200 độ đối với nhiệt độ T6), sau đó kết thúc. Điều này làm tăng thêm thời gian chu kỳ nhưng vẫn giữ cho bức tường thẳng.
Lệnh gọi ren-mà không chỉ định loại ren trên vít xương.Ghi chú "M2 × 0,4" không có chỉ định lớp sẽ để ngỏ khả năng giải thích cho dung sai luồng. Trên các vít cấp độ cấy ghép-, hãy chỉ định tối thiểu 6H/6g và nếu vít gắn với đầu đa trục, hãy nêu rõ yêu cầu đo chức năng. Của bạngia công CNC chính xácnhà cung cấp phải xác minh ren bằng thước đo ren đã hiệu chỉnh chứ không chỉ kiểm tra-có đạt hay không.
Những bề mặt-có khả năng chịu đựng quá mức không bao giờ tiếp xúc với bất cứ thứ gì.Chúng tôi thường xuyên thấy các bản vẽ trong đó mỗi bề mặt có sai số ±0,01 mm vì khối dung sai được áp dụng trên toàn cầu. Giảm các bề mặt không-có chức năng xuống ±0,05 mm hoặc rộng hơn và chi phí của bạn giảm xuống - không phải vì máy không thể đạt được con số chặt chẽ hơn mà vì cần ít bề mặt hơn trong quá trình-kiểm tra thăm dò và xác minh 100% CMM.
Tuân thủ vào năm 2026: Sự thay đổi QMSR của FDA có ý nghĩa gì đối với Chuỗi cung ứng của bạn
Thay đổi quy định lớn nhất ảnh hưởng đến gia công CNC y tế trong năm nay đã có hiệu lực. Vào ngày 2 tháng 2 năm 2026, QMSR của FDA đã thay thế Quy định hệ thống chất lượng (QSR) cũ theo 21 CFR Phần 820, chính thức kết hợp ISO 13485:2016 bằng cách tham khảo (nguồn: FDA.gov). Khung kiểm tra QSIT cũ đã bị loại bỏ vào cùng ngày.
Điều này có ý nghĩa gì trong thực tế đối với chuỗi cung ứng gia công của bạn: bất kỳ nhà sản xuất theo hợp đồng nào sản xuất các bộ phận thiết bị hoàn chỉnh hiện nay đều cần một hệ thống chất lượng được điều chỉnh rõ ràng theo ISO 13485:2016, chứ không chỉ "tương đương" với QSR cũ. Nếu bạn nộp PMA hoặc 510(k) sau tháng 2 năm 2026, tài liệu chất lượng của nhà cung cấp của bạn cần tham chiếu khung QMSR chứ không phải ngôn ngữ QSR đã ngừng hoạt động.
Tại MID, hệ thống chất lượng của chúng tôi đã hoạt động theo tiêu chuẩn ISO 13485 kể từ trước khi chuyển đổi QMSR - nên đối với khách hàng của chúng tôi, việc điều chỉnh thủ tục giấy tờ rất đơn giản. Nhưng nếu bạn đang đánh giá mớiDịch vụ gia công CNCđối với chương trình y tế, hãy hỏi cụ thể: "QMS của bạn có phù hợp với ISO 13485:2016 như được QMSR tham chiếu không?" Nếu câu trả lời mơ hồ, hãy tiếp tục tìm kiếm.
Kết hợp mọi thứ lại với nhau: Cách MID tiếp cận chương trình CNC y tế
Một hoạt động y tế điển hình tại MID tuân theo một trình tự được thiết kế để phát hiện sớm các vấn đề:
Bạn gửi tệp STEP và bản vẽ 2D với GD&T. Nhóm kỹ thuật quy trình của chúng tôi tiến hành đánh giá DFM trong vòng 48 giờ - không phải là điểm khả năng sản xuất chung mà là các lệnh gọi- cụ thể: bán kính này cần phải mở rộng, dung sai này cần tham chiếu chuẩn, tính năng này phù hợp hơn với tiện Thụy Sĩ hơn là phay 5 trục. Chúng tôi đánh dấu bản vẽ và gửi lại để thảo luận.

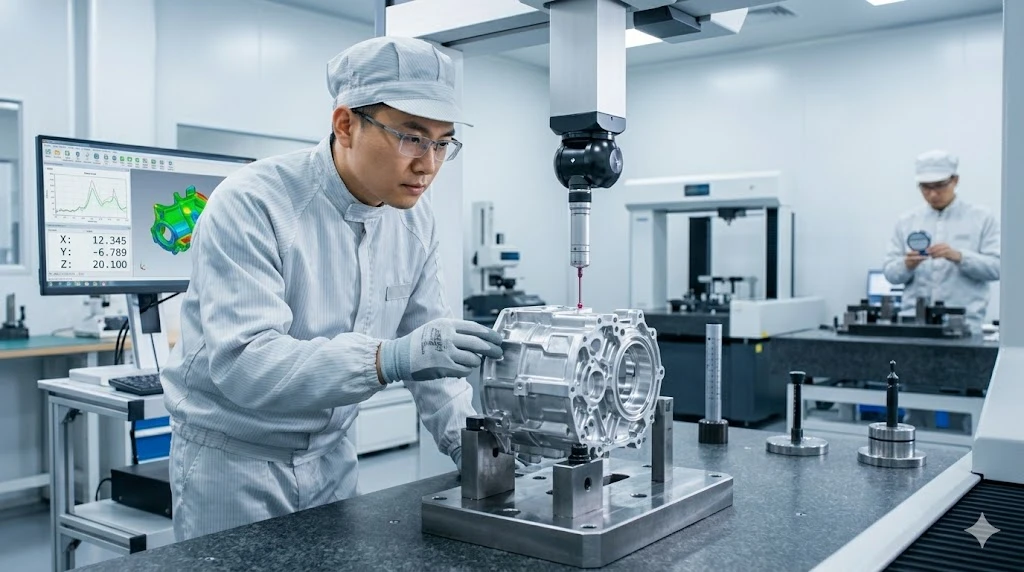

Sau khi khóa thiết kế, chúng tôi xây dựng một kế hoạch quy trình chỉ định việc cố định, lựa chọn công cụ, chiến lược cắt (bao gồm cả quyết định trochoidal và quyết định nhấn chìm đã thảo luận ở trên đối với titan),-các điểm kiểm tra trong quy trình và xác minh CMM cuối cùng. Đối với các bộ phận cấp độ cấy ghép, kế hoạch bao gồm xác minh chứng nhận vật liệu, xác nhận vệ sinh và đóng gói đáp ứng các yêu cầu khử trùng của bạn.

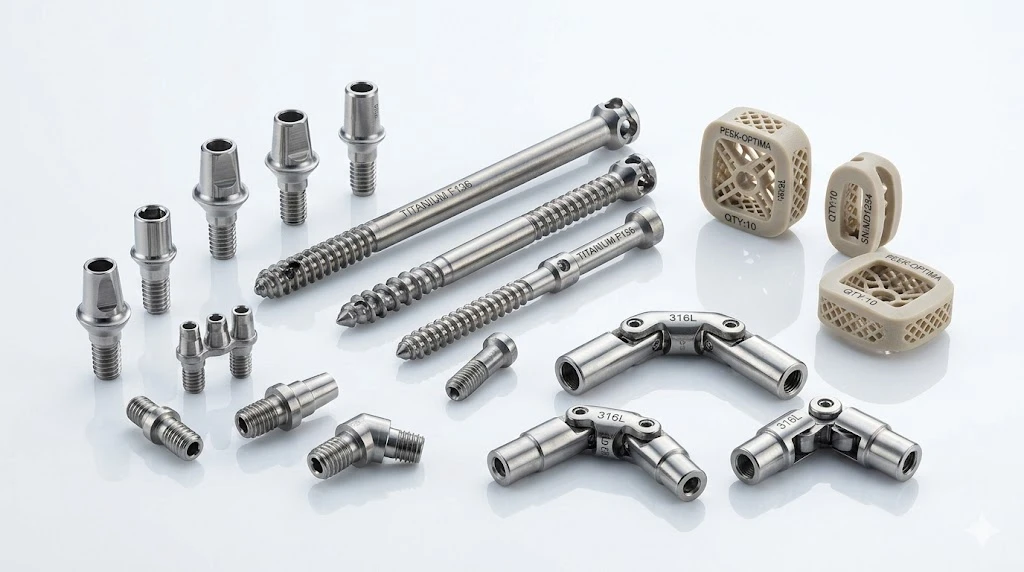

Cửa hàng của chúng tôi hoạt độngCNC 5 trụcvà các trung tâm tiện kiểu Thụy Sĩ-với hơn 30 năm kiến thức về quy trình được tích lũy trong nhóm. Chúng tôi gia công Ti{6}}6Al-4V, 316LVM, CoCr, PEEK và hợp kim nhôm hàng ngày cho khách hàng hàng không vũ trụ, y tế, chất bán dẫn và robot - có nghĩa là thư viện thiết bị cố định và kho công cụ của chúng tôi đã bao gồm hầu hết các dạng hình học y tế mà không tính phí thiết lập tùy chỉnh.
Câu hỏi thường gặp
Tôi nên chỉ định bán kính góc bên trong nào để tránh việc gia công các công cụ có đường kính nhỏ-đắt tiền?
Đối với hầu hết các kim loại-y tế (titan, không gỉ, CoCr), hãy chỉ định bán kính góc bên trong tối thiểu là 0,5 mm ở bất cứ nơi nào thiết kế cho phép. Điều này cho phép thợ máy sử dụng dao phay ngón có đường kính 1,0 mm - đủ cứng để giữ vết cắt ổn định trên hợp kim cứng mà không bị rung. Giảm bán kính xuống 0,25 mm và bạn buộc dụng cụ 0,5 mm chạy ở bước tiến chậm hơn, mòn nhanh hơn và có nguy cơ bị gãy ở các túi sâu hơn. Nếu hình học giao phối của bạn thực sự cần một góc hẹp hơn, hãy xem xét thao tác EDM thứ cấp chỉ trên tính năng đó thay vì hạn chế toàn bộ thao tác túi.
Bạn có thể giữ ±0,005 mm trên phần nhôm 100 mm mà không cần mài không?
Có, nhưng nó phụ thuộc vào tính năng và môi trường. Trên lỗ khoan hoặc OD tiện, các trung tâm tiện và Thụy Sĩ của chúng tôi thường xuyên giữ ±0,005 mm trên nhôm - điều quan trọng là độ ổn định nhiệt và điều kiện vật liệu ổn định. Trên sàn dạng túi có chiều dài 100 mm, thách thức là sự giãn nở nhiệt của nhôm. Sự thay đổi nhiệt độ 2 độ trong quá trình gia công sẽ làm thay đổi kích thước 100 mm khoảng 4,6 µm - gần như toàn bộ dung sai của bạn. Chúng tôi gia công các bộ phận y tế bằng nhôm trong một buồng đo{11}}được theo dõi nhiệt độ và xác minh bằng CMM trong cùng vùng nhiệt. Nếu bộ phận đó đang được lắp ráp ở nhiệt độ phòng{13}}thì chúng ta có thể đạt được con số. Nếu nó đi vào môi trường cơ thể 37 độ, khả năng chịu đựng của bạn sẽ tham chiếu đến nhiệt độ chức năng đó.
QMSR của FDA ảnh hưởng như thế nào đến việc tôi lựa chọn nhà cung cấp gia công CNC?
Trực tiếp. Kể từ ngày 2 tháng 2 năm 2026, FDA kiểm tra các nhà sản xuất thiết bị theo QMSR, bao gồm ISO 13485:2016. Đối tác gia công theo hợp đồng của bạn phải duy trì hệ thống chất lượng phù hợp với tiêu chuẩn này -, bao gồm các biện pháp kiểm soát thiết kế, xác thực quy trình, truy xuất nguồn gốc và hành động khắc phục. Hãy hỏi phạm vi ISO 13485 của họ và xác nhận rằng phạm vi đó bao gồm các quy trình liên quan đến các bộ phận của bạn. Một cửa hàng chỉ "làm việc để đạt được" chứng nhận là một rủi ro đối với dòng thời gian quản lý của bạn.
Số lượng đặt hàng tối thiểu cho nguyên mẫu CNC y tế so với sản xuất là bao nhiêu?
Ở MID, không có mức tối thiểu. Chúng tôi chạy các nguyên mẫu-đơn lẻ để xác minh thiết kế cho đến các lô sản xuất có số lượng-thấp định kỳ - mô hình lô-hỗn hợp cao, nhỏ{5}}là cốt lõi đối với cách thức hoạt động của chúng tôisản xuất CNCtế bào được tổ chức. Đối với các chương trình y tế, đơn hàng đầu tiên thường là 5–10 sản phẩm để kiểm tra chức năng, sau đó là chạy xác nhận quy trình (thường là 30–50 sản phẩm cho nghiên cứu Ppk), sau đó tiếp tục sản xuất với bất kỳ khối lượng nào mà chương trình yêu cầu.
Bạn đã sẵn sàng chuyển từ thiết kế sang các bộ phận đã được xác nhận chưa? Gửi cho chúng tôi tệp STEP của bạn để chúng tôi xem xét DFM - các kỹ sư xử lý của chúng tôi sẽ đánh dấu tệp đó bằng phản hồi cụ thể, hữu ích trong vòng 48 giờ. Hoặc nếu bạn vẫn đang làm việc trong giới hạn dung sai của mình, hãy trao đổi với nhóm của chúng tôi về những gì có thể giữ được trên hình học và vật liệu của bạn trước khi bạn thực hiện bản vẽ.
