Gia công CNC các bộ phận hàng không vũ trụ: Vật liệu, dung sai và DFM cho các bộ phận kết cấu và động cơ
Lý do H1:Các kỹ sư thiết kế đang tìm kiếm thuật ngữ này cần có-hướng dẫn ở cấp độ quy trình trước khi đưa ra bản vẽ - chứ không phải tổng quan về ngành. Tiêu đề này báo hiệu ba quyết định mà họ đang tích cực đưa ra: vật chất, dung sai và DFM.

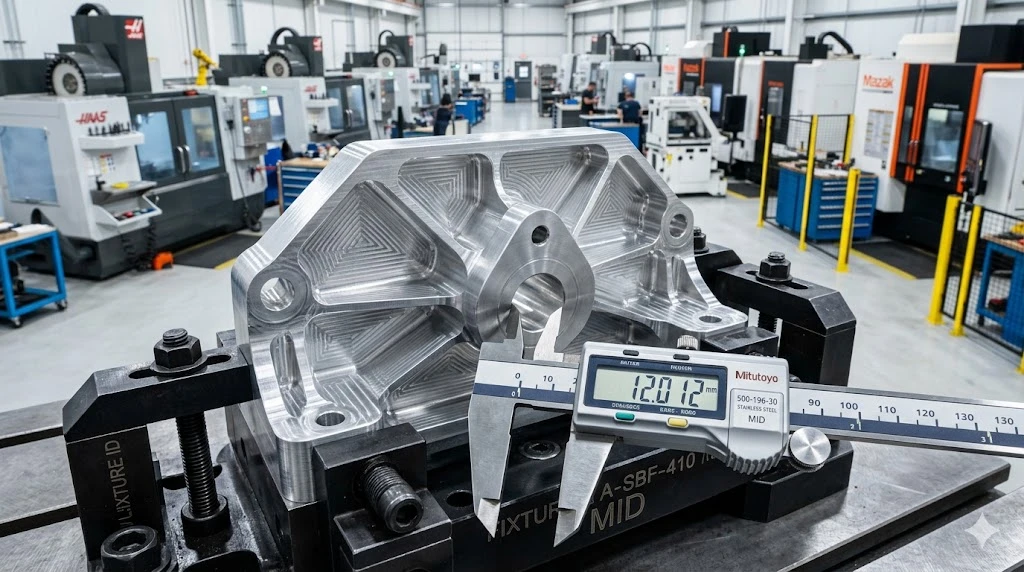

Giá đỡ cấu trúc của bạn là một túi nguyên khối 7075-T7351 có màng 1,2 mm, tỷ lệ mua-trên-là 15:1 và nhóm chịu áp lực của bạn vừa thêm một lỗ khoan tới hạn-có độ mỏi với chú thích vị trí thực ±0,012 mm. Cửa hàng máy đầu tiên báo giá sáu tuần. Người thứ hai hỏi liệu bạn có cân nhắc việc di chuyển mốc đo lường sang mặt gắn kết hay không. Cửa hàng thứ hai đó chính là cửa hàng bạn muốn.
Gia công CNC các bộ phận hàng không vũ trụ không phải là-cắt kim loại với mục đích chung với giấy tờ chặt chẽ hơn. Vật liệu chống lại dụng cụ, hình học hạn chế khả năng cố định yếu và hệ thống chất lượng đằng sau mỗi lần cắt phải vượt qua quá trình kiểm tra quay trở lại lô nấu chảy. Hướng dẫn này đề cập đến việc lựa chọn hợp kim, chiến lược dung sai, lập kế hoạch quy trình 5 trục và bẫy DFM làm tăng thêm chi phí mà không cần thêm chức năng.
Bối cảnh sản xuất: Tại sao năng lực lại quan trọng ở thời điểm hiện tại
Airbus đặt mục tiêu giao khoảng 870 máy bay thương mại vào 2026 -, vượt mức kỷ lục trước đại dịch là 863 (nguồn: kết quả năm tài chính 2025 của Airbus, tháng 2 năm 2026). Boeing đã giao 600 máy bay thương mại vào năm 2025 và đang tăng tỷ lệ 737 MAX lên 42 chiếc mỗi tháng (nguồn: Manufacturing Dive, tháng 1 năm 2026). Tổng số tồn đọng vượt quá 15.000 máy bay - trong hơn một thập kỷ sản xuất ở mức hiện tại. Mỗi khung máy bay đó đều sử dụng các thanh giằng, gân, giá đỡ, phụ kiện và phần cứng gắn động cơ-được gia công. Các nhà cung cấp Cấp 1 và Cấp 2 bị hạn chế về năng lực,{21}}điều này đẩy công việc đến các cửa hàng chính xác có thể chứng minh cả năng lực xử lý và cơ sở hạ tầng chất lượng cho các chương trình hàng không vũ trụ.
Lựa chọn vật liệu: Khả năng gia công so với hiệu suất kết cấu
Lựa chọn vật liệu sẽ thúc đẩy mọi thứ ở hạ lưu - thời gian chu kỳ, chi phí công cụ, chiến lược cố định và mua-để{2}}bay.
| hợp kim | Sử dụng điển hình | Mua-để-bay | Khả năng gia công tương đối | Thử thách CNC chính |
|---|---|---|---|---|
| Nhôm 7075-T7351 | Sườn cánh, khung thân, giá đỡ | 10:1 – 20:1 | Cao | Ứng suất dư làm cong thành mỏng sau khi loại bỏ vật liệu |
| Ti-6Al-4V (Cấp 5) | Giá đỡ động cơ, giá treo, phụ kiện-thiết bị hạ cánh | 10:1 – 15:1 | Thấp | Nhiệt tập trung ở lưỡi cắt; mòn chèn nhanh |
| Inconel 718 | Đĩa tuabin, phần cứng ống xả, bộ phận-nóng | 8:1 – 12:1 | Rất thấp | Làm việc chăm chỉ tích cực; không được phép ở |
| 15-5 PH / 17-4 PH không gỉ | Thân bộ truyền động, vỏ van, phụ kiện có độ bền-cao | 4:1 – 8:1 | Trung bình | Điều kiện của máy H1025 khác với giải pháp{1}}được ủ |
Mua-để-bay ở đây đạt hiệu quả cao hơn bất kỳ lĩnh vực nào khác. Airbus báo cáo vào tháng 1 năm 2026 rằng gia công titan thông thường lãng phí 80–95% vật liệu đã mua (nguồn: Airbus Newsroom). Các quyết định thiết kế của bạn trực tiếp định hình tỷ lệ này: bán kính góc rộng hơn cho phép dao cắt thô loại bỏ nhiều hơn trên mỗi lần cắt, lưới dày hơn nơi độ bền cho phép giảm yêu cầu về vật liệu và sơ đồ chuẩn giúp giảm thiểu thiết lập cắt giảm lãng phí cố định.
Gia công CNC 5 trục: Hình học hàng không vũ trụ đòi hỏi điều đó
Hầu hết các bộ phận cấu trúc hàng không vũ trụ cần có 5-trục - đồng thời không phải vì các bề mặt được điêu khắc mà vì bộ phận này mỏng, có túi-sâu và công cụ phải tiếp cận các đặc điểm ở các góc ghép mà không cần cố định lại.

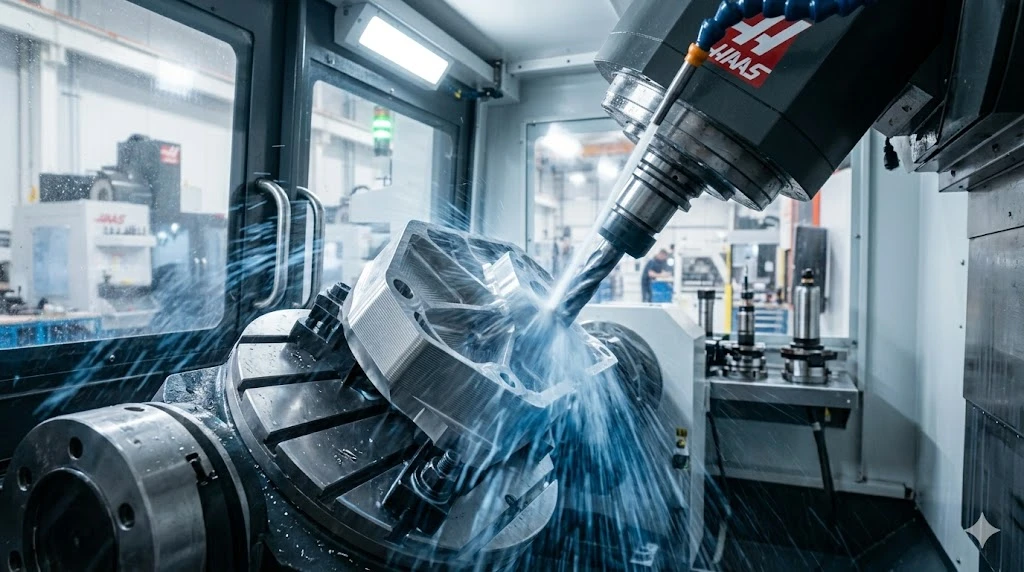

Một sườn cánh với các túi côn và phần cứng ở hai bên là hộp đựng sách giáo khoa. Trên máy 3-trục, bạn cần tối thiểu hai thiết lập (lật bộ phận) và lỗi dữ liệu lại giữa các thiết lập có thể tiêu tốn một nửa dung sai vị trí chặt chẽ. Khi gia công CNC 5 trục cho các bộ phận hàng không vũ trụ, bạn gia công thô và hoàn thiện cả hai mặt chỉ bằng một lần kẹp - loại bỏ hoàn toàn lỗi lật.
Tại MID, chúng tôi Gia công CNC 5 trụccác tế bào xử lý hình học này hàng ngày. Chúng tôi chạy đồng thời trục 5-trên 7075, Ti-6Al-4V và Inconel 718 với chất làm mát xuyên trục chính ở 70 bar và thăm dò trong quá trình sau mỗi hoạt động quan trọng.
Sự lựa chọn quá trình quan trọng:Định vị 3+2 so với 5 trục đồng thời thực sự.Đối với các túi hình lăng trụ có sàn phẳng, 3+2 khóa trục quay nhanh hơn và cứng hơn - và công cụ cắt có độ cứng 3-trục. Dự trữ chuyển động đồng thời cho các bề mặt được cai trị, các góc pha trộn và bất kỳ tính năng nào mà vectơ công cụ phải thay đổi liên tục. Trộn cả hai trong một chương trình - 3+2 để gia công thô, đồng thời để hoàn thiện - để giảm thiểu thời gian chu trình mà không ảnh hưởng đến chất lượng bề mặt.
Gia công CNC nhôm hàng không vũ trụ: Đánh biến dạng
7075 máy nhanh - Vc trên 300 m/phút, tải phoi 0,15–0,25 mm/răng. Vấn đề không phải là tốc độ cắt giảm. Đó là những gì xảy ra sau đó.
Tấm hàng không vũ trụ chịu-ứng suất dư do lăn và xử lý nhiệt. Loại bỏ vật liệu một cách không đối xứng -, đó là điều mà gia công túi thực hiện - và trường ứng suất sẽ phân phối lại. Trên sườn 500 mm có màng 1,5 mm, độ biến dạng không được quản lý có thể đạt tới sai số độ phẳng 0,3–0,5 mm.
Cách khắc phục là gia công theo giai đoạn nhằm giảm ứng suất giữa gia công thô và bán tinh:{0}}
Làm nhám cả hai mặt trong vòng 2 mm tính từ lần cuối cùng.Loại bỏ vật liệu một cách đối xứng. Nếu một bên có túi sâu hơn, hãy chà nhám bên đó trước, lật lại, chà nhám bên kia rồi quay lại.

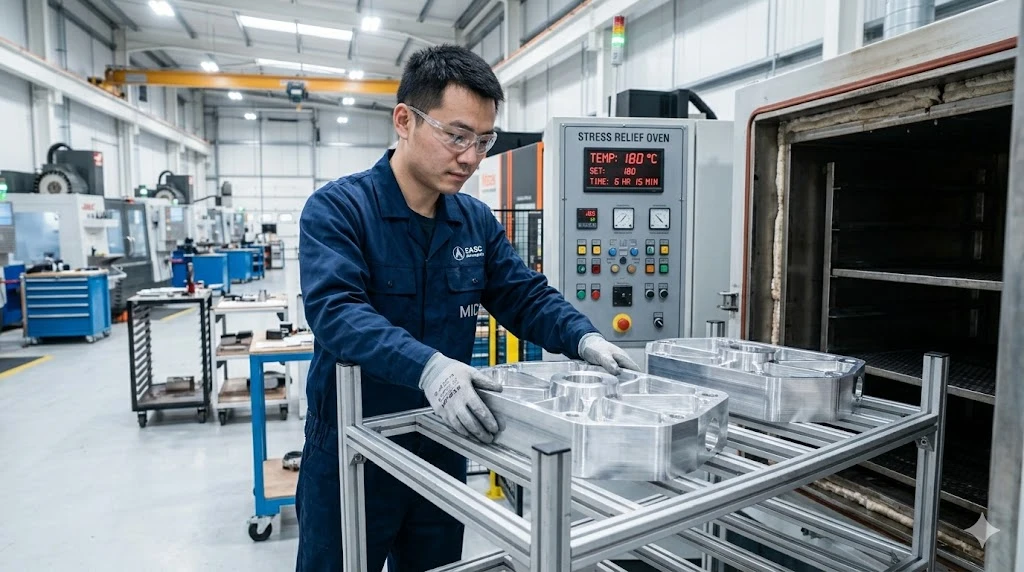

giảm bớt căng thẳng-.Đối với T6/T651, chúng tôi chạy ở nhiệt độ 175–200 độ trong 4–6 giờ, không khí-mát. Điều này giúp giảm bớt ứng suất-gây ra khi gia công mà không-làm hợp kim bị lão hóa quá mức vượt quá thông số năng suất tối thiểu của nó. Đối với T7351 (đã quá{12}}có khả năng kháng SCC), cửa sổ sẽ siết chặt ở mức 120–150 độ .
Kết thúc từ trạng thái ổn định.Một phần đã được di chuyển. Những đường chuyền cuối cùng sẽ loại bỏ 1–2 mm cuối cùng khỏi trạng thái cân bằng. Kết quả: độ thẳng của tường trong khoảng 0,05 mm trên 100 mm trên bản bụng 1,2 mm.
Bỏ qua biện pháp giảm áp lực và bạn vận chuyển các bộ phận vượt qua CMM nhưng bị cong vênh khi bắt vít vào cụm lắp ráp. Đó là sự khác biệt thực sự trong gia công CNC nhôm hàng không vũ trụ.
Dung sai hàng không vũ trụ được gia công bằng máy CNC: Điều gì cần chỉ định, điều gì cần giảm bớt
Mọi tính năng được thắt chặt ngoài chức năng đều tăng thêm thời gian thăm dò, làm chậm quá trình cấp dữ liệu và có thể buộc phải xay thứ cấp. Đây là những gì mỗi ban nhạc thực sự có giá.
| Dải dung sai | Yêu cầu xử lý | Chi phí so với đường cơ sở | Ứng dụng điển hình |
|---|---|---|---|
| ±0,1 mm | 3 trục, cố định tiêu chuẩn | 1× | Các lỗ hở, các bề mặt không{0}}giao tiếp, các túi làm sáng |
| ±0,025 mm | 5 trục + thăm dò | 1.5–2× | Giao diện giao phối, mẫu dây buộc |
| ±0,012 mm | 5-trục + đo trong quá trình | 2.5–4× | Lỗ khoan, lỗ thủng{0}}gây mỏi |
| ±0,005 mm | Tiện chính xác hoặc lỗ khoan khuôn | 4–6× | Lỗ ống dẫn động, ghế van |
| ±0,002 mm | Sub{0}}quay/nghiền micron, tế bào khí hậu | 6–10× | Bậc thầy hiệu chuẩn, rãnh bịt kín |
Một lưu ý quan trọng về dung sai hàng không được gia công bằng máy CNC: con số này chỉ có ý nghĩa so với sơ đồ chuẩn của nó. Vị trí thực ±0,012 mm được tham chiếu đến các mốc dữ liệu lớn, ổn định, có thể truy cập được-là điều thường xuyên. Con số tương tự được tham chiếu đến cạnh mặt bích mỏng bị lệch khi kẹp sẽ trở thành hệ số nhân chi phí. Của chúng tôigia công CNC chính xácnhóm xem xét các sơ đồ dữ liệu trong mọi DFM và sẽ đẩy lùi nếu lựa chọn dữ liệu làm cho việc xác minh dung sai trở nên khó khăn một cách không cần thiết.
DFM: Những người tái phạm
Bán kính góc dưới đường kính dao cắt.Bán kính 0,4 mm trong hốc 7075 sâu 30 mm{2}} tạo lực cho dao phay ngón 0,8 mm bị lệch nghiêm trọng. Mở đến 1,5 mm và bạn mở khóa công cụ 3 mm với độ cứng gấp 50 lần. Hỏi xem phần giao phối có thực sự cần đến góc đó không.
Thông số kỹ thuật của chủ đề không có lớp.Trên các lỗ buộc NAS/AN, chỉ định 3B bên trong / 3A bên ngoài và phương pháp kiểm tra. Chỉ riêng "1/4-28 UNF" đã cho phép giải thích dung sai luồng. Của bạnDịch vụ gia công CNCđối tác nên xác minh bằng thước đo ren đã được hiệu chỉnh chứ không chỉ là đạt/không{0}}đi.
Khối dung sai toàn cầu.Chúng tôi thường xuyên nhìn thấy các bản vẽ trong đó mọi bề mặt đều có sai số ±0,025 mm vì khối được áp dụng trên toàn cầu. Giảm các lỗ hở và các bề mặt không{2} ăn khớp xuống ±0,1 mm và chi phí đơn vị giảm 15–25%.
Tại MID, các cờ DFM này đạt tiêu chuẩn với mọi trích dẫn. Bạn gửi tệp STEP và bản vẽ 2D; các kỹ sư quy trình của chúng tôi sẽ gửi lại bản đánh giá-được đánh dấu trong vòng 48 giờ - chú thích-cụ thể về bán kính, mốc chuẩn và tính khả thi của dung sai. Của chúng tôisản xuất CNCcơ sở vận hành 5-trung tâm trục, tiện loại-Thụy Sĩ và xưởng phay với hơn 30 năm kinh nghiệm trong nhóm về 7075, Ti-6Al-4V, Inconel 718, PH không gỉ và PEEK.
Câu hỏi thường gặp
Bán kính góc bên trong nào tránh được dụng cụ nhỏ đắt tiền?
Đối với các túi cấu trúc 7075, bán kính 1,5 mm chấp nhận dao phay cuối 3 mm - đủ cứng cho độ sâu lên tới 50 mm. Đối với titan, hãy mở rộng hơn: bán kính 2,0 mm cho phép bạn sử dụng dao cắt 4 mm với khả năng thoát nhiệt tốt hơn. Dưới 1,0 mm, dự kiến dành cho thời gian chu kỳ dài hơn và chi phí dụng cụ cao hơn.
Bạn có thể giữ vị trí thực ±0,012 mm trên các đối tượng trên các mặt đối diện không?
Có - đây chính xác là lý do tại sao gia công CNC 5 trục lại quan trọng đối với công việc hàng không vũ trụ. Gia công cả hai mặt trong một thiết lập duy nhất trên một bàn quay để tất cả các tính năng đều tham chiếu cùng một mốc thời gian mà không cần lật. Nếu bộ phận phải được lật lại, chúng tôi sẽ thăm dò thiết lập thứ hai và xác minh trước khi hoàn tất.
Tài liệu nào đi kèm với các bộ phận gia công CNC trong ngành hàng không vũ trụ?

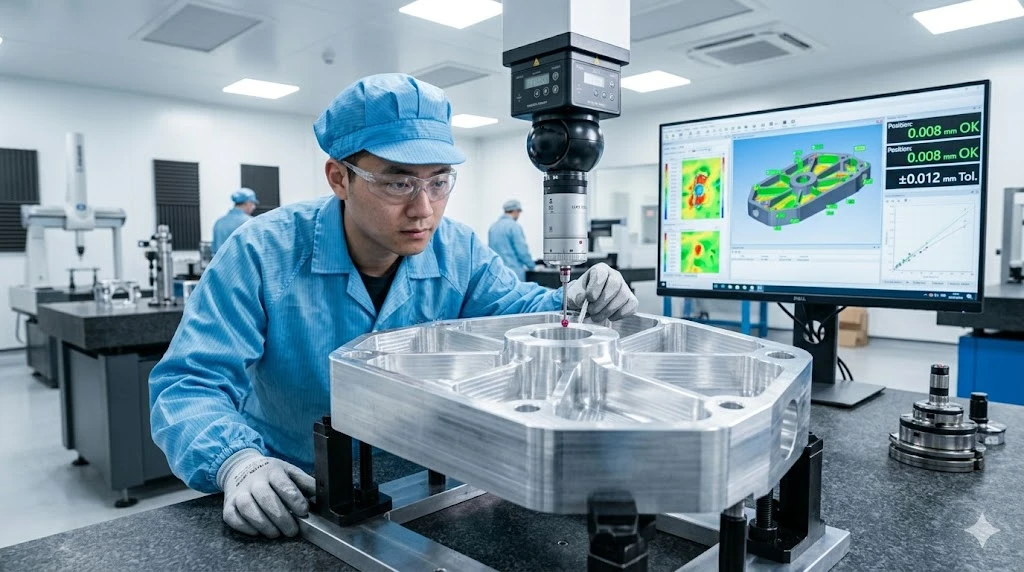

Giấy chứng nhận Tuân thủ, chứng chỉ nhà máy có đầy đủ các đặc tính hóa học và cơ học, báo cáo kiểm tra CMM và-kiểm tra bài viết đầu tiên theo AS9102 khi được yêu cầu. Hệ thống chất lượng của chúng tôi tuân thủ ISO 13485 với khả năng truy xuất nguồn gốc kỹ thuật số đầy đủ từ lô nấu chảy đến khâu kiểm tra cuối cùng. Chúng tôi hỗ trợ kiểm tra nguồn hàng theo yêu cầu của khách hàng.
Gửi cho chúng tôi tệp STEP của bạn để đánh giá DFM - các kỹ sư quy trình của chúng tôi sẽ đánh dấu tệp đó bằng phản hồi hữu ích về bán kính, mốc chuẩn và phạm vi dung sai của bạn trong vòng 48 giờ. Hoặc trao đổi với nhóm của chúng tôi về chiến lược cố định và ước tính thời gian-chu kỳ trước khi bạn thực hiện thiết kế.
