Trong lĩnh vực sản xuất máy móc chính xác hiện đại, lỗ trung tâm, với vai trò là tham chiếu định vị cơ bản cho lập trình CNC, luôn là mắt xích quan trọng trong chiến lược kẹp phôi. Mặc dù tiêu chuẩn GB/T145 hiện tại đã được sử dụng trong nhiều thập kỷ, với sự phổ biến của các trung tâm gia công liên kết 5{2} trục, việc tối ưu hóa phối hợp của nó với công nghệ CNC vẫn đáng được thảo luận sâu-.
Ba chức năng cốt lõi của lỗ trung tâm trong gia công CNC
Đầu tiên là định vị: thông qua các lỗ trung tâm ở cả hai đầu để thiết lập một đường trung tâm thống nhất và chắc chắn, để có thể xử lý các tính năng khác sau này và duy trì độ chính xác.
Thứ hai là tạo điều kiện thuận lợi cho việc kẹp, chịu trọng lượng và lực cắt của phôi.
Thứ ba là kết nối các bộ phận khác thông qua lỗ ren ở giữa hoặc để thuận tiện cho việc nâng hạ.

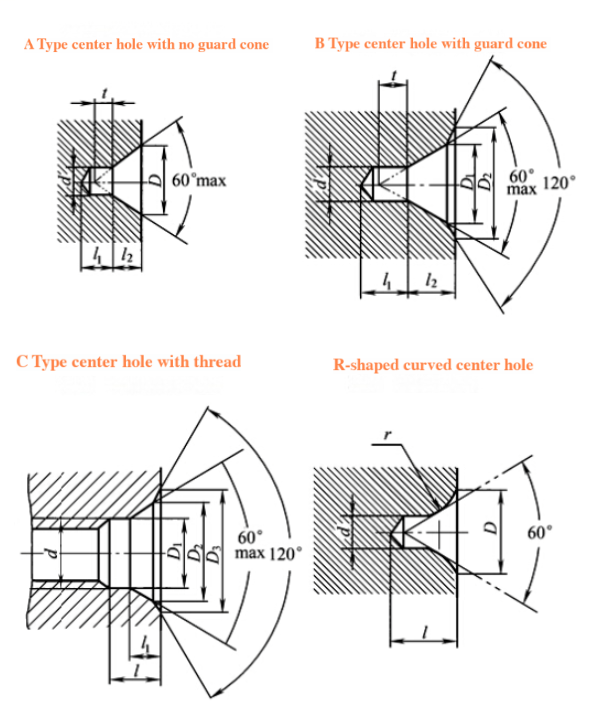

Tiếp theo, chúng ta hãy xem các loại lỗ trung tâm phổ biến: Tiêu chuẩn GB/T145 quy định bốn loại: A, B, C và R. Chúng được thể hiện trong hình sau:
Các loại lỗ trung tâm phổ biến và khả năng tương thích quy trình CNC
Ứng dụng đặc biệt lỗ tâm DIN332 tiêu chuẩn Đức trong lĩnh vực CNC
Người dùng máy công cụ Đức nên đặc biệt chú ý: Loại DIN332-C sử dụng thiết kế góc côn chính 60 độ + 30 độ, hoàn toàn phù hợp với hệ thống mâm cặp HSK của máy tiện CNC Hardinge. Lỗ ren loại D của nó hỗ trợ chuyển đổi nhanh chóng các thiết bị cố định mô-đun, đặc biệt phù hợp với các yêu cầu về dây chuyền sản xuất linh hoạt như vỏ vi sai ô tô.
Ma trận quyết định tham số quy trình CNC
Cần phải đánh giá toàn diện khi lựa chọn thông số kỹ thuật của lỗ trung tâm:
Tính đường kính tối thiểu của đầu trục và diện tích giao thoa của giá đỡ dụng cụ
Bù lực ly tâm do chất lượng phôi (công thức: F=mω²r)
Phân tích mô phỏng lực cắt (khuyên dùng mô-đun lực cắt Mastercam)
Điểm chuẩn đồng nhất của các lỗi tích lũy trong nhiều quy trình
Ví dụ: khi xử lý trục xoay điện gió (vật liệu 34CrNiMo6), nên sử dụng các lỗ tâm loại B-với các đầu cacbua được phủ PVD và sử dụng tốc độ cắt tuyến tính không đổi (Vc=180m/phút) trong giai đoạn tiện thô và chuyển sang công cụ CBN để tiện gương trong quá trình gia công tinh.
Tích hợp công nghệ biên giới
Hệ thống CNC thông minh hiện nay đã đạt được:
Kiểm tra trực quan tự động bù độ mòn lỗ trung tâm (độ chính xác CCD ±2μm)
Dự đoán biến dạng kẹp dựa trên cặp song sinh kỹ thuật số
Quy trình làm mát bằng nitơ lỏng cho các lỗ trung tâm trong quá trình xử lý các bộ phận bằng hợp kim titan
Những cải tiến này tích hợp sâu sắc các tiêu chuẩn truyền thống với quá trình gia công CNC và tiếp tục thúc đẩy những đột phá trong sản xuất chính xác.(文章来源:iMechanics机械)
