Trong lĩnh vực sản xuất chất bán dẫn thế hệ thứ ba,-các khay bán dẫn silicon cacbua và mâm cặp đã trở thành những bộ phận quan trọng không thể thay thế do khả năng chống ăn mòn và tính dẫn nhiệt cao. Tuy nhiên, những điểm yếu của ngành bộc lộ trong quá trình xử lý đã gây khó khăn cho các công ty sản xuất chính xác từ lâu.
Trường hợp xử lý điển hình

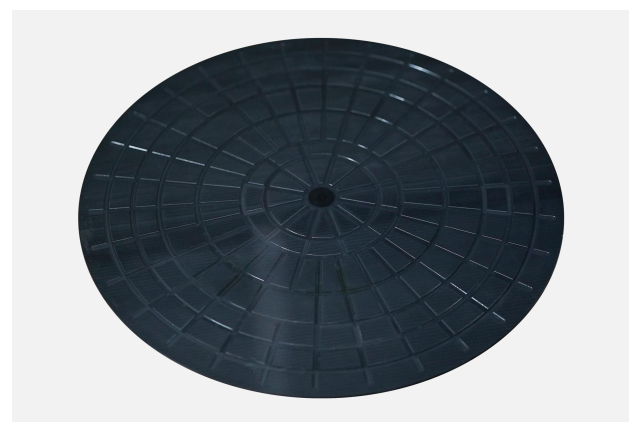

Một dự án xử lý mâm cặp khay wafer silicon cacbua do một công ty nhất định thực hiện yêu cầu hoàn thành quá trình mài cấu trúc khoang và rãnh của phôi gia công D380x5mm. Độ cứng của vật liệu này đạt HV2.002, gần bằng 1/3 độ cứng của kim cương tự nhiên. Sự cố sập cạnh thường xuyên trong quá trình xử lý dẫn đến tỷ lệ vượt qua dưới 60% và các công cụ truyền thống bị loại bỏ trong 159 phút và quá trình xử lý một chi tiết duy nhất mất tới 888 phút.
Điểm yếu trong công nghiệp chế biến
Vật liệu SiC phải đối mặt với ba thách thức lớn trong quá trình xử lý truyền thống do độ cứng và độ giòn cao:
Tỷ lệ sứt mẻ của các cạnh phôi là trên 35%
Tốc độ mài mòn của dụng cụ cao gấp 3-5 lần so với vật liệu thông thường
Độ chính xác kiểm soát độ nhám bề mặt ± 0,5μm khó duy trì ổn định
BISHENgiải pháp thực tiễn đổi mới
Để đáp ứng nhu cầu đặc biệt về xử lý cacbua silic, nhóm kỹ thuật BISHEN đã triển khai đổi mới quy trình ba{0}}giai đoạn:
• Giới thiệu hệ thống xử lý hỗ trợ rung siêu âm 20kHz
• Tùy chỉnh dao phay lưỡi PCD micro{0}}tích hợp (góc R cạnh 0,02mm)
• Xây dựng thuật toán điều chỉnh động thích ứng cho thông số cắt
Kết quả nâng cấp quy trình

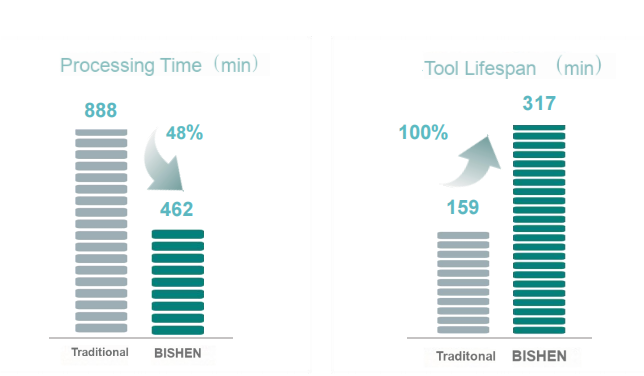

Số liệu sản xuất sau khi chuyển đổi thiết bị cho thấy:
1. Tỷ lệ sứt mẻ đã giảm xuống dưới 8%
2. Thời gian xử lý một sản phẩm duy nhất đã được tối ưu hóa thành 462 phút
3. Tuổi thọ của dụng cụ đã vượt quá 317 phút
4. Độ nhám bề mặt được kiểm soát ổn định ở Ra0,4μm
