"Việc khắc hoa văn trên kính cường lực như thế nào?" Một kỹ sư quy trình từ viện nghiên cứu năng lượng hàng không vũ trụ đã từng so sánh quá trình xử lý sợi carbon tổng hợp-carbon theo cách này. Vật liệu mới này cứng hơn thép gấp 5 lần và đang tạo ra một cuộc cách mạng về quy trình trong việc sản xuất các bộ phận nóng-của động cơ máy bay.
Sản phẩm đã qua chế biến
Chất liệu: vật liệu tổng hợp cacbon-cacbon (mật độ 1,78g/cm³, độ bền cắt giữa các lớp 28MPa)

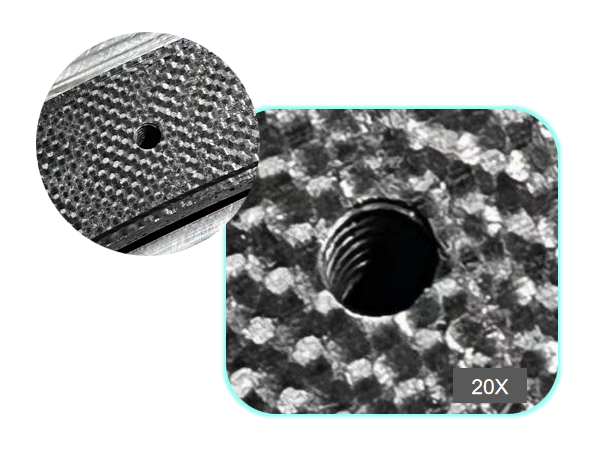

Tính năng xử lý: Xử lý ren lỗ sâu đường kính 5 mm
Độ chính xác của ren: cấp M5×0.8-6H
Bối cảnh và khó khăn xử lý
A. Tài liệu chiến lược gặp khó khăn trong xử lý
Là vật liệu được ưu tiên dùng cho lớp lót cổ họng của vòi phun động cơ máy bay-thế hệ thứ tư, vật liệu composite cacbon-cacbon cần chịu được quá trình cọ rửa khí ở nhiệt độ 3000 độ. Cấu trúc "bánh sandwich" độc đáo của nó (sợi carbon + ma trận carbon nhiệt phân) mang lại khả năng chịu nhiệt tuyệt vời đồng thời mang lại cơn ác mộng xử lý - việc khoan thông thường sẽ tạo ra các cạnh sứt mẻ lên tới 120μm.
B. Chu kỳ thất bại của công nghệ truyền thống
Trong quá trình sản xuất thử nghiệm một mẫu động cơ nhất định, tỷ lệ gãy của vòi cacbua đạt 47% và độ thẳng đứng của ren khi khai thác thủ công vượt quá 0,25mm/10 mm. Nguy hiểm hơn, lớp sợi bị hư hỏng sẽ gây ra hiện tượng bong tróc thảm khốc trong quá trình thử nghiệm động cơ.
BISHENgiải pháp đột phá kỹ thuật
Do đặc tính "bong tróc dễ vỡ" của vật liệu composite nhiều lớp, giải pháp BISHEN xây dựng hệ thống bảo vệ xử lý ba{0}}chiều:
• Hệ thống rung trục siêu âm 40kHz để kiểm soát nhiệt độ cắt dưới 120 độ
• Dụng cụ khoan và phay được phủ kim cương-, có độ thụ động cạnh đến R0,02mm
• Quá trình phay nội suy xoắn ốc để đạt được bước điều khiển 0,8mm ±0,005mm
Đang xử lý kết quả xác minh
Trong quá trình xử lý hàng loạt các bộ phận vòi phun động cơ xe phóng loạt Long March, các giải pháp BISHEN đã đạt được:
Độ thẳng đứng của lỗ ren 0,03mm/10 mm
Đạt/không-tỷ lệ vượt qua kiểm tra thước đo 98,6%
Thời gian xử lý từng phần-giảm từ 45 phút xuống còn 8 phút
Sau 200 giờ thử nghiệm, không xuất hiện vết nứt sốc nhiệt ở các bộ phận kết nối ren
Giới thiệu về BISHEN:
Dựa trên cơ sở sản xuất chính xác rộng 7.500-m2{3}}mét, BISHEN tập trung vào việc cung cấp-dịch vụ một cửa cho các bộ phận có độ khó cao trong lĩnh vực hàng không vũ trụ, thiết bị y tế và robot.
