Gia công đặc tính sản phẩm
Vật liệu: silicon nitride đậm đặc (độ cứng HV1.850)

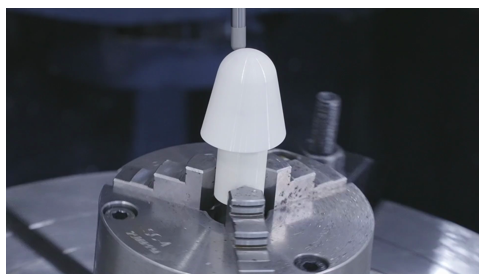

Tính năng xử lý: Bề mặt 3D phức tạp φ28×55mm
Lĩnh vực ứng dụng: yếm trước máy bay, vòng bi chịu nhiệt độ cao
Phân tích điểm yếu của ngành
A. Thách thức về đặc tính vật liệu
Gốm silicon nitride, là vật liệu có độ cứng cao và{0}}chống mài mòn, được sử dụng rộng rãi trong các bộ phận hàng không vũ trụ có nhiệt độ-cao, nhưng độ bền đứt gãy thấp của chúng khiến quá trình xử lý truyền thống dễ xảy ra các vết nứt nhỏ.
B. Khiếm khuyết gia công truyền thống
① Tốc độ mài mòn của dụng cụ gấp 8 lần so với thép thông thường
② Hiệu suất mài bề mặt 3D chỉ 2,3cm³/h
③ Tỷ lệ vỡ vượt quá 35% (trung bình ngành)
GIỮAGiải pháp công nghệ cốt lõi
Trung tâm gia công 5{0} trục rung siêu âm: Rung tần số cao-20kHz làm giảm lực cắt
Hệ thống làm mát CO2 siêu tới hạn: Nhiệt độ thấp -78 độ giúp giảm ứng suất nhiệt của vật liệu
Công nghệ làm mát nội bộ MQL: bôi trơn vi mô 0,05ml/h-làm giảm độ bám dính của dụng cụ
So sánh hiệu suất đo được
Chỉ số Quy trình truyền thốngGIỮAphạm vi cải tiến giải pháp Chu kỳ xử lý 133h72h46%↓Độ nhám bề mặt Ra0.8μmRa0.2μm75%↓Tần suất thay thế dụng cụ 4 miếng/dụng cụ 18 miếng/dụng cụ 350%↑
Mở rộng ứng dụng công nghiệp
Giải pháp này cũng có thể áp dụng cho:
Xử lý vòi phun gốm vệ tinh
Cánh tay robot xử lý tấm bán dẫn
Đầu bi gốm nhân tạo mài chính xác
