Gia công CNC hàng không vũ trụ: Xây dựng chuỗi truy xuất nguồn gốc FAI của bạn và kiểm toán nhà cung cấp sẽ yêu cầu
Khung cấu trúc của bạn đạt đến bước kiểm tra-bài viết đầu tiên. Kiểm toán viên mở AS9102 Biểu mẫu 2 và hỏi một điều: mọi khớp nối Ti{6}}6Al{10}}4V có thể truy ngược lại nhiệt lượng mà nó bị nóng chảy ra không và lượng nhiệt đó có nóng chảy ở một quốc gia đủ tiêu chuẩn DFARS không? Nếu câu trả lời đó nằm trong ba hộp thư đến riêng biệt, FAI sẽ dừng lại. Một phần là ổn. Giấy tờ thì không. Đối với các chương trình hướng tới chuỗi cung ứng quốc phòng hoặc máy bay thương mại, chuỗi tài liệu là nơi các nhà cung cấp gia công CNC hàng không vũ trụ vượt qua hoặc thất bại. Chúng tôi xây dựng chuỗi đó dọc theo bộ phận chứ không phải sau nó.
"Có thể theo dõi" nghĩa là gì trong gia công CNC hàng không vũ trụ
Truy xuất nguồn gốc vật liệu hàng không vũ trụ không phải là một chứng chỉ duy nhất. Đó là một đường liền mạch từ phần hoàn thiện trở lại lô gia nhiệt hoặc tan chảy. Đối với kim loại đặc biệt, dòng đó mang trọng lượng hợp pháp mà người mua trong các ngành khác hiếm khi gặp phải. Theo DFARS 252.225-7009 - điều khoản hiện tại đề ngày tháng 1 2023 - titan, hợp kim titan, nhiều loại thép-hợp kim cao, hợp kim cơ bản niken và coban{6}}, và zirconi phải được nấu chảy hoặc sản xuất tại Hoa Kỳ hoặc một quốc gia đủ điều kiện. Nguồn gốc tan chảy phải được ghi lại và truy nguyên theo lô nguyên liệu cụ thể, thường thông qua báo cáo thử nghiệm của nhà máy và giấy chứng nhận tuân thủ.
Vì vậy, khi chúng tôi trích dẫn một phần cho chương trình bảo vệ, điều đầu tiên chúng tôi xác nhận là thông số kỹ thuật trên bản vẽ của bạn và liệu nguồn tan chảy có phải đủ tiêu chuẩn DFARS- hay không. Chúng tôi ghi lại số nhiệt theo lệnh công việc khi nhận nguyên liệu. Con số đó theo sau rất nhiều hoạt động và nằm trên gói chứng nhận mà bạn nhận được. Truy xuất nguồn gốc vật liệu hàng không vũ trụ chỉ hoạt động khi liên kết được nắm bắt ngay từ đầu; tái tạo lại nó sau khi gia công là cách xuất hiện các khoảng trống. Của chúng tôiGia công CNC hàng không vũ trụ chính xácquy trình làm việc liên kết số nhiệt với bộ định tuyến trước lần cắt đầu tiên.
Hợp kim hàng không vũ trụ và cách chúng gia công
Các hợp kim hàng không vũ trụ khác nhau đòi hỏi dụng cụ, tốc độ và tài liệu khác nhau. Bảng dưới đây liệt kê các dòng mà chúng tôi sử dụng thường xuyên nhất để gia công CNC trong công việc hàng không vũ trụ.
| Chất liệu / Lớp | Khả năng gia công | Cờ tài liệu | Sử dụng hàng không vũ trụ điển hình |
|---|---|---|---|
| Nhôm 7075-T6 | Cao; loại bỏ kim loại nhanh chóng | Chứng chỉ nhà máy; DFARS nếu phòng thủ | Kết cấu khung, vỏ, phụ kiện |
| Titan Ti-6Al-4V | Thấp; nhiệt-nhạy cảm, làm việc{1}}cứng lại | Nguồn tan chảy DFARS; chứng nhận nhà máy để sưởi ấm | Phụ kiện động cơ, khớp nối khung máy bay, ốc vít |
| Thép không gỉ 15-5 PH / 17-4 PH | Vừa phải; vấn đề điều kiện xử lý nhiệt | Chứng chỉ về tính khí/tình trạng; kỷ lục xử lý nhiệt | Bộ phận truyền động, trục, thân van |
| Inconel 718 | Khó; mài mòn, làm việc{0}}cứng lại | Hợp kim niken DFARS; truy xuất nguồn gốc đầy đủ | Phần cứng-nóng, dấu ngoặc-nhiệt độ cao |
| Nhôm 6061-T6 | Cao; mục đích chung | Chứng chỉ nhà máy | Đồ đạc, cấu trúc thứ cấp, nguyên mẫu |

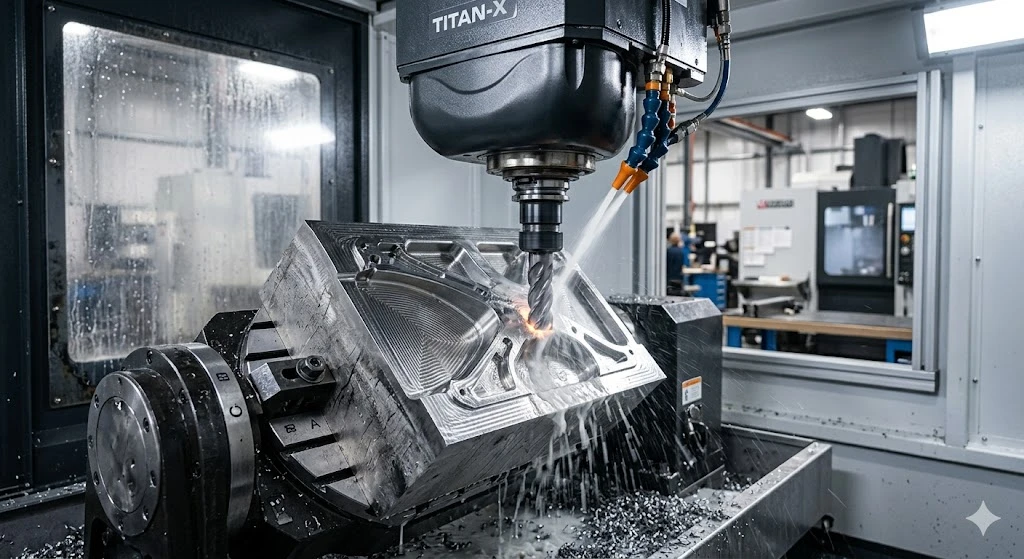

Chúng tôi chạy chúng trên5-trục và gia công kiểu Thụy Sĩvì vậy lựa chọn hình học và vật liệu không phụ thuộc vào giới hạn cố định. Cờ tài liệu là cột mua sắm nên đọc đầu tiên, vì nó điều khiển gói chứng chỉ chứ không phải phần cắt.
Lưu ý về Titanium: Tốc độ, Bước tiến và Nhiệt
Gia công hàng không vũ trụ bằng titan sẽ nhanh chóng trừng phạt chiến lược sai lầm. Ti-6Al-4V có độ dẫn nhiệt thấp nên nhiệt không truyền vào chip như nhôm. Nó vẫn ở vị trí tiên tiến. Đẩy tốc độ bề mặt quá cao và cạnh bị gãy; ngừng nạp liệu và dụng cụ sẽ chà xát thay vì cắt, điều này làm cứng bề mặt và làm cho lần cắt tiếp theo trở nên tồi tệ hơn.

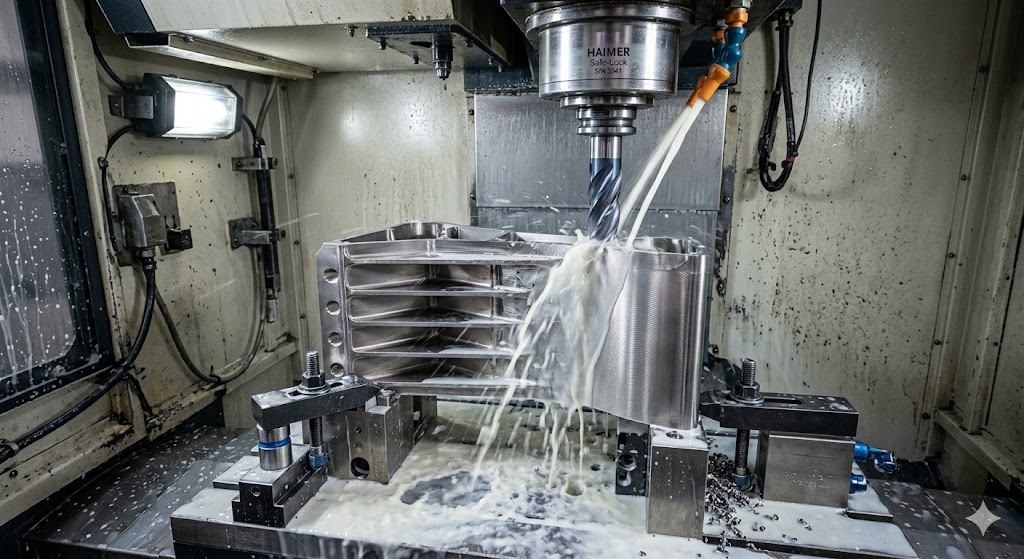

Phương pháp thực hành của chúng tôi đối với Ti{3}}6Al-4V trên cacbua giữ tốc độ bề mặt ở một dải vừa phải và giữ cho tải phoi không đổi, do đó, dụng cụ luôn cắt thay vì chà xát. Chúng tôi chạy chất làm mát áp suất cao-thông qua dụng cụ để hút nhiệt ra khỏi vết cắt và làm sạch phoi trước khi cắt lại. Các thiết lập luôn cố định và chúng tôi tránh dừng ở cuối quá trình. Đối với gia công hàng không vũ trụ bằng titan thành mỏng, chúng tôi thực hiện gia công thô và hoàn thiện để ứng suất dư không kéo bộ phận ra khỏi dung sai sau khi nó rời khỏi đồ gá. Không có điều nào trong số này là kỳ lạ. Nó có tính kỷ luật và giữ cho các kết quả Ra và thứ nguyên có thể lặp lại trong nhiều lần - đó là điểm mà mẫu FAI phải đại diện cho lần chạy.
AS9102 Kiểm tra bài viết đầu tiên: Việc mua sắm tại hiện trường bị bỏ lỡ
AS9102 kiểm tra bài viết đầu tiên là nơi gặp nhau giữa bộ phận và giấy. Bản sửa đổi hiện tại của SAE, Rev C, đã có hiệu lực kể từ ngày 28 tháng 6 năm 2023 và nó thắt chặt một số lĩnh vực mà các nhóm mua sắm vẫn bỏ sót trong các gói hàng đến.
Khoảng trống phổ biến nhất nằm trong Trường 15–18 trên Biểu mẫu 1. Rev C tuyên bố rõ ràng rằng mọi mục BOM - bộ phận chi tiết,-các cụm lắp ráp phụ và các mục thương mại--trên kệ - phải được liệt kê. Những người mua chỉ kiểm tra số bộ phận cấp-cao nhất sẽ để COTS và các mặt hàng tiêu chuẩn trong danh mục bị loại khỏi báo cáo. Rev C cũng đã đổi tên Trường 17 thành "Part Type", vì vậy, biểu mẫu hiện yêu cầu bạn khai báo xem mỗi dòng là một bộ phận chi tiết, cụm lắp ráp phụ, phần mềm, mục danh mục tiêu chuẩn hay COTS.
Mẫu 2 là điểm yếu khác. Nó nắm bắt các tài liệu, quy trình đặc biệt và thử nghiệm chức năng. Việc mua sắm tại hiện trường thường bị bỏ qua nhất là sự ràng buộc giữa từng quy trình đặc biệt và nguồn được công nhận khi sửa đổi thông số kỹ thuật chính xác. Nếu một bộ phận cần xử lý nhiệt, anodize hoặc NDT thì đó là những quy trình đặc biệt; nhiều chương trình mong đợi chúng được thực hiện tại cơ sở được Nadcap{4}}công nhận và gói kiểm tra bài viết đầu tiên AS9102 sẽ hiển thị thông số kỹ thuật, bản sửa đổi và nguồn. Chúng tôi tập hợp Mẫu 1, 2 và 3 để các liên kết này rõ ràng và chúng tôi đưa bản vẽ vào Mẫu 3 để mỗi đặc điểm đều mang một con số mà kiểm toán viên có thể theo dõi. Gói kiểm tra bài viết đầu tiên AS9102 sạch sẽ rút ngắn thời gian đánh giá đến của bạn; một người mơ hồ gửi nó trở lại.
Gói tài liệu chúng tôi trao cho bạn
Chúng tôi coi tài liệu là thứ có thể bàn giao chứ không phải là thứ cần suy nghĩ lại. Gói bên dưới là những gì chúng tôi giao cho người mua được quản lý với đơn đặt hàng các bộ phận gia công CNC trong ngành hàng không vũ trụ.
| Tài liệu | Nó chứng tỏ điều gì | Vị trí nó nằm trong tập tin của bạn |
|---|---|---|
| Báo cáo thử nghiệm nhà máy + CoC | Cấp vật liệu, số nhiệt, nguồn gốc tan chảy | Truy xuất nguồn gốc vật liệu / bản ghi DFARS |
| AS9102 Mẫu 1–3 (Bản C) | Trách nhiệm giải trình bộ phận, sản phẩm và đặc tính | gói FAI |
| Chứng chỉ quy trình đặc biệt | Xử lý nhiệt, NDT, sơn phủ đúng thông số kỹ thuật | Sao lưu mẫu 2, bằng chứng Nadcap |
| Kiểm tra / báo cáo CMM | Kết quả kích thước so với bản in bóng bay | FAI Mẫu 3, chấp nhận lô hàng |
| Giấy chứng nhận sự phù hợp | Lô hàng phù hợp với PO và bản sửa đổi bản vẽ | Hồ sơ tiếp nhận/nhà cung cấp |
Đây là dữ liệu cung cấp thông tin về năng lực chuyên môn của nhà cung cấp và đánh giá nội bộ của riêng bạn, cách các bản ghi của chi tiết được gia công chuyển vào tệp tập hợp cấp-cao hơn.Tài liệu truy xuất nguồn gốc của chúng tôiđược cấu trúc để thả vào tập tin đó mà không cần làm lại.
Các tiêu chuẩn đằng sau điều này đang thay đổi và bạn nên lập kế hoạch cho sự thay đổi. IAQG đang đổi tên AS9100 thành IA9100, dự kiến xuất bản vào cuối năm 2026 để phù hợp với ISO 9001:2026, với Tiêu chuẩn Quốc tế Dự thảo được phát hành vào ngày 27 tháng 8 năm 2025. Các cuộc họp giao ban ngành từ các cơ quan chứng nhận dự kiến luồng cung cấp -xuống nhà cung cấp chặt chẽ hơn và các biện pháp kiểm soát truy xuất nguồn gốc cũng như các bộ phận giả mạo-mạnh mẽ hơn. Quy trình gia công CNC hàng không vũ trụ của chúng tôi đã thu thập dữ liệu truy xuất nguồn gốc mà những thay đổi hướng tới, do đó quá trình chuyển đổi không đặt lại tệp nhà cung cấp của bạn.
Câu hỏi thường gặp
Bạn có thể cung cấp chứng chỉ nhà máy có thể theo dõi số nhiệt cho mỗi lô, với nguồn gốc tan chảy của DFARS không?
Đúng. Chúng tôi ghi lại số nhiệt khi nhận và chuyển nó qua bộ định tuyến đến gói chứng chỉ. Đối với công tác quốc phòng, chúng tôi xác nhận nguồn tan chảy theo DFARS 252.225-7009 trước khi mua vật liệu và giấy chứng nhận tuân thủ nêu rõ nguồn gốc tan chảy.
Làm cách nào để xử lý chương trình thay đổi bản vẽ giữa{0}}trên một bộ phận được gia công bằng máy CNC?
Chúng tôi đóng băng phần đó vào bản sửa đổi bản vẽ cụ thể theo lệnh sản xuất và CoC. Thay đổi sửa đổi sẽ mở ra một lệnh sản xuất mới và khi thay đổi ảnh hưởng đến hình thức, sự phù hợp hoặc chức năng, nó sẽ kích hoạt kiểm tra bài viết đầu tiên một phần hoặc toàn bộ AS9102 cho mỗi Phiên bản C. Bạn sẽ có được bản ghi rõ ràng về lô nào được xây dựng theo bản sửa đổi nào.
Bạn có hỗ trợ các quy trình đặc biệt được Nadcap-công nhận không?
Chúng tôi phối hợp xử lý nhiệt, NDT và lớp phủ thông qua các nguồn được công nhận và ghi lại từng nguồn trên Mẫu 2 theo bản sửa đổi thông số kỹ thuật chính xác. Nếu chương trình của bạn nêu tên các bộ xử lý được phê duyệt cụ thể, chúng tôi sẽ giảm yêu cầu đó xuống.
Gửi cho chúng tôi bản vẽ và thông số kỹ thuật-. Chúng tôi sẽ cho bạn biết thời gian chuẩn bị nguyên liệu, đường dẫn nguồn-tan chảy và chính xác gói FAI của bạn sẽ chứa những gì.Nói chuyện với nhóm hàng không vũ trụ của chúng tôivề các yêu cầu truy xuất nguồn gốc của bạn hoặc yêu cầu mẫu tài liệu phù hợp với AS9102 của chúng tôi để xem nó phù hợp với hồ sơ nhà cung cấp của bạn như thế nào.
