Trong quá trình gia công kim loại chính xác, tôi thường gặp những bản vẽ thiết kế có các góc bên trong rất sắc nét, các rãnh sâu và hẹp hoặc các hốc có góc hoàn toàn vuông góc. Mặc dù những thiết kế này có vẻ hợp lý trong mô hình 3D nhưng chúng bị giới hạn trực tiếp bởi hình dạng dao trong gia công CNC thực tế.
1. Giới hạn vật lý của đường kính dụng cụ
Công cụ không mỏng vô hạn; chúng luôn có đường kính. Ví dụ, đường kính tối thiểu của một máy nghiền ngón thông thường là khoảng1mm(dụng cụ mỏng hơn dễ bị gãy).Điều này có nghĩa là:

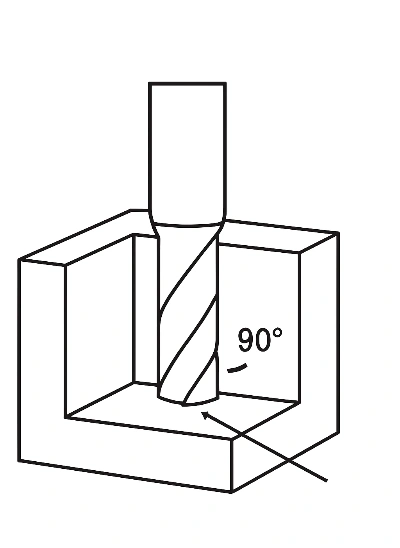

- Các góc bên trong của khoang không thể được gia công thành một góc vuông hoàn hảo và chỉ có thể được "phay" thành các góc tròn.
- Rãnh càng sâu thì độ cứng của dụng cụ càng kém, làm tăng nguy cơ rung và biến dạng.
2. Quy tắc ngón tay cái cho thiết kế góc tròn
Dựa trên kinh nghiệm thực tế của chúng tôi, nếu độ sâu khoang là9mm, nên thiết kế bán kính góc trong lớn hơn hoặc bằng3mm(khoảng 1/3 độ sâu). Điều này cho phép dao đi vào trơn tru mà không bị mài mòn quá mức trong quá trình gia công.
3. Rãnh sâu và độ cứng của dụng cụ
Nhiều nhà thiết kế thích thiết kế các rãnh vừa sâu vừa hẹp. Tuy nhiên, điều quan trọng là phải hiểu rằng dụng cụ càng dài thì độ cứng của nó càng kém, khiến nó dễ bị uốn cong trong quá trình cắt, điều này có thể dẫn đến:
- Giảm độ chính xác về kích thước ở đáy rãnh.
- Bề mặt hoàn thiện kém.
- Thậm chí dụng cụ bị gãy, tăng chi phí.
4. Khuyến nghị dành cho nhà thiết kế và mua sắm
Việc xem xét các hạn chế hình học của các công cụ trong giai đoạn vẽ mang lại một số lợi ích trực tiếp:
- Thiết kế dễ thực hiện hơn, giảm thời gian sửa đổi và giao tiếp.
- Tránh phát sinh thêm chi phí do thiết kế “không thể gia công được”.
- Cải thiện hiệu quả giao hàng.
Đây là lý do tại sao nhiều khách hàng ở Châu Âu và Mỹ đặc biệt chú ý đến các góc tròn và chiều rộng rãnh trong quá trình thiết kế, trong khi một số nhà máy và nhà thiết kế trong nước thường bỏ qua những khía cạnh này.
Kết luận thực tế:

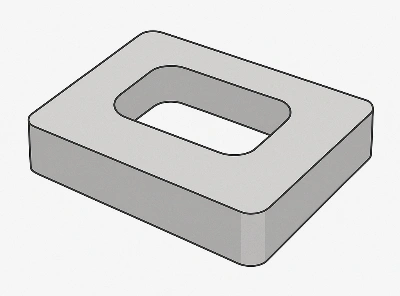

Trong gia công chính xác, hình dạng dụng cụ quyết định liệu một thiết kế có thể được chế tạo hay không. Bằng cách tuân theo nguyên tắc đơn giản của"bán kính góc Lớn hơn hoặc bằng 1/3 độ sâu khoang và tránh các khe quá sâu/hẹp,"nhiều vấn đề gia công có thể tránh được.
Bishenkinh nghiệm của
Tại Bishen, chúng tôi sớm áp dụng nguyên tắc này trong quy trình bằng cách xem xét bản vẽ của khách hàng và đề xuất tối ưu hóa bán kính và khe trước khi bắt đầu gia công. Điều này không chỉ ngăn cản việc thiết kế lại tốn kém mà còn phù hợp với kỳ vọng của nhiều nhà sản xuất Châu Âu và Hoa Kỳ, những người coi trọng khả năng sản xuất hiệu quả, chất lượng ổn định và thời gian sản xuất đáng tin cậy.
