Các vòng-có thành mỏng, chẳng hạn như vỏ động cơ, vòng kết nối lớn và các bộ phận hàng không vũ trụ quan trọng khác, thường được chế tạo bằng các phần mỏng nhưng có đường kính lớn. Mặc dù các bộ phận này nhẹ và tiết kiệm chi phí-nhưng chúng lại gặp phải những thách thức gia công đáng kể. Thành mỏng khiến chúng rất dễ bị biến dạng nhiệt trong quá trình gia công, đặc biệt khi có-các đặc điểm bên trong có độ chính xác cao như lỗ khoan.
Thử thách
Khi gia công các bộ phận có đường kính-lớn,{1}}thành mỏng, thách thức chính là quản lýgiãn nở nhiệttrong quá trình cắt. Khi công cụ tương tác với vật liệu,sinh nhiệt cục bộdẫn đếnbiến dạng nhiệt phi tuyến, làm cho chi tiết bị cong vênh hoặc biến dạng. Sự biến dạng này đặc biệt có vấn đề khi gia công các lỗ khoan bên trong hoặc các tính năng chính xác khác, vì ngay cả một sự dịch chuyển nhỏ cũng có thể ảnh hưởng đến tính toàn vẹn của bộ phận.
Biến động nhiệt độảnh hưởng đến hình học, dẫn đến sai lệch các tính năng quan trọng.
Biến dạng nhiệtgây khó khăn cho việc đạt được dung sai chặt chẽ cho các bộ phận lớn, phức tạp.
Nhiệt độ không được kiểm soátdẫn đến phế liệu hoặc làm lại do độ chính xác kích thước kém.
Phương pháp tiếp cận giải pháp của chúng tôi
Để giải quyết những thách thức này, Bishen Precision đã phát triển chiến lược kiểm soát nhiệt tích hợp kết hợpcông nghệ làm mát tiên tiến, giám sát nhiệt độ theo thời gian thực-, Vàhệ thống định hình laser:
Kiểm soát nhiệt độ thời gian thực-
Chúng tôi tuyển dụngcảm biến nhiệt độ hồng ngoạiđược tích hợp vào quy trình gia công CNC để theo dõi nhiệt độ dao và phôi liên tục. Điều này cho phép chúng tôi điều chỉnh các thông số cắt để duy trì môi trường nhiệt ổn định.
Quá trình làm mát phân đoạn
Thay vì dòng chất làm mát liên tục, chúng tôi sử dụngchiến lược làm mát phân đoạnáp dụng chất lỏng làm mát theo từng giai đoạn, đồng bộ với các giai đoạn gia công. Điều này ngăn ngừa sốc nhiệt và giảm thiểu nguy cơ giãn nở vật liệu không đồng đều.
Lập hồ sơ bằng laser để theo dõi-thời gian thực
Để duy trì độ chính xác, chúng tôi sử dụnghệ thống định hình laserđo lường bề mặt của bộ phận và các tính năng bên trong khi nó được gia công. Hệ thống cung cấp phản hồi về sự thay đổi kích thước do giãn nở nhiệt gây ra, cho phép bù đắp và điều chỉnh đường chạy dao theo thời gian thực.
Đăng-Thư giãn khi gia công
Sau khi gia công, các bộ phận được giữ trong môi trường được kiểm soát để cho phép vật liệu giãn ra, ổn định ứng suất bên trong trước khi hoàn thiện. Điều này giúp đảm bảo sự ổn định về kích thước và cải thiện độ chính xác cuối cùng.
Kết quả
| Số liệu | Trước khi tối ưu hóa | Sau khi tối ưu hóa |
|---|---|---|
| Độ lệch đường kính lỗ khoan | ±0,03 mm | ±0,005 mm |
| Lỗi hình bầu dục | 0,06mm | 0,01mm |
| Trụ biến dạng nhiệt-Cắt | Có ý nghĩa | Tối thiểu |
| Tỷ lệ phế liệu | 10% | <1% |
Trường hợp ứng dụng: Vòng gắn động cơ

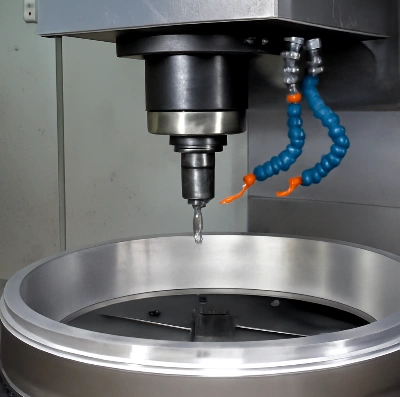

Trong một dự án gần đây, chúng tôi được giao nhiệm vụ gia công một khối lượng lớnvòng gắn động cơ hợp kim nhômvới độ dày thành 5 mm và đường kính ngoài 500 mm. Bộ phận này yêu cầu độ chính xác cao ở lỗ khoan bên trong để lắp ghép thích hợp với các bộ phận giao phối.
Nếu không có chiến lược quản lý nhiệt chính xác, biến dạng do nhiệt độ-gây ra trong quá trình cắt khiến lỗ khoan bị lệch tới 0,03 mm, dẫn đến tỷ lệ phế liệu cao. Bằng việc triển khai của chúng tôihệ thống làm mát nhiều phaVàhồ sơ laser, chúng tôi đã giảm độ lệch lỗ khoan xuống dưới 0,005 mm, cải thiện hiệu suất bộ phận và giảm lãng phí.
Phần kết luận
Gia công chính xác các bộ phận có đường kính-có thành mỏng,{1}}lớn yêu cầu kiểm soát nhiệt tỉ mỉ. Bởi vìquản lý nhiệt độ theo thời gian thực, làm mát phân đoạn, Vàsự bù trừ có hướng dẫn bằng laser-, chúng tôi đã giải quyết thành công vấn đề giãn nở nhiệt, đảm bảo-độ chính xác cao và{1}}không có sai sót trong quá trình sản xuất các bộ phận ô tô và hàng không vũ trụ quan trọng.
Nếu bạn đang gặp phải thách thức với việc gia công thành mỏng có đường kính-đường kính-lớn,liên hệ với chúng tôi ngay hôm nayđể tìm hiểu cách các quy trình kiểm soát nhiệt tiên tiến của chúng tôi có thể cải thiện hiệu quả sản xuất và chất lượng bộ phận của bạn.
