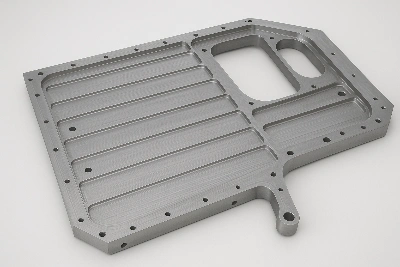

Khi bạn phay vỏ cánh hoặc khung thân máy bay từ một tấm nguyên khối, bộ phận đó trông cứng trên màn hình nhưng hoạt động giống như một lò xo trên máy. Nhiều giờ cắt, nhiệt độ không đồng đều và sự giải phóng ứng suất có thể di chuyển các bức tường mỏng một phần mười milimet-đủ để khiến việc lắp ráp không thành công. Cách duy nhất để giữ thông số kỹ thuật là lập kế hoạch chuyển động và bù đắp theo thời gian thực.
Tại sao nó khó
Diện tích quét lớn, tường mỏng:Tốc độ loại bỏ vật liệu cao tạo ra độ dốc nhiệt độ; xương sườn mỏng phản ứng nhanh với nhiệt lượng đầu vào.
Thời gian chu kỳ dài:Dụng cụ, trục chính và đồ gá không bị lệch do tăng nhiệt-ngay cả khi máy "ấm".
Giải phóng ứng suất dư:Khi các túi mở ra, các tấm "thở", gây ra hiện tượng lò xo-vào/lò xo{1}} cục bộ.
Các dạng lỗi mà chúng tôi thấy
Đăng-cắt lò xođẩy độ dày của da vượt quá mức chịu đựng.
Sự dao động cục bộtrên các gân/chất làm cứng do quá trình tích tụ nhiệt-.
Độ lệch vị trí lỗ/khekhi các tính năng bị cắt trước khi phần xung quanh được ổn định.
Kiểm soát quy trình hoạt động
Theo dõi nhiệt độ theo thời gian thực-:RTD ngoại quan trên thiết bị cố định + mô hình nhiệt trục chính; cảnh báo sẽ kích hoạt ghi đè nguồn cấp dữ liệu và giữ nguyên/làm mát-cửa sổ.
Bồi thường máy:Bù chiều dài/tỷ lệ dao động gắn liền với bản đồ nhiệt máy; vòng lặp-đóng thăm dò để tái-không có dữ liệu quan trọng nào ở giữa-chu kỳ.
Chiến lược phân vùng:Chia bảng thành các vùng nhiệt. Các vùng đối diện gồ ghề xen kẽ nhau (A↔C, B↔D) để cân bằng nhiệt và giải phóng ứng suất.
Chiến lược cắt:Gia công thô-hiệu quả cao với sự tương tác xuyên tâm nhẹ, độ dày chip nhất quán và bước xuống được kiểm soát- để tránh các điểm nóng.
Quản lý nước làm mát và không khí:Dòng chảy-cao + dao hơi định hướng để sơ tán phoi chip khỏi các túi sâu; giảm nhiệt độ thu hồi.
Quá trình ổn định:Kết thúc một phần đến gần lưới, cho phép thư giãn theo thời gian,-thăm dò lại, sau đó chỉ kết thúc bằng đường chuyền nhẹ, lạnh sau khi nhiệt độ trở về mức cơ bản.
Cố định:Bộ định vị chân không + chốt{1}}có hỗ trợ tuân thủ dưới các khoang mỏng; mômen xoắn-kẹp hạn chế để tránh "in" và biến dạng.
Nghiên cứu điển hình: Mạng cánh một-mảnh, 2,8 m × 1,1 m, Tấm Al-Li
Một nhà cung cấp khung máy bay châu Âu yêu cầu độ dày sườn±0,05 mmvà vị trí đúng của kheNhỏ hơn hoặc bằng 0,08 mmsau khi gia công hoàn chỉnh. Các thử nghiệm ban đầu cho thấy0,18 mmhồi xuân ở những vịnh mỏng nhất.
Điều gì đã thay đổi:
Đã thêm bốn RTD cố định và cảm biến nhiệt trục chính; đã tạo ra một cổng nhiệt độ tạiΔT Nhỏ hơn hoặc bằng 2,5 độgiữa vật cố định và vật liệu trước khi hoàn thiện.
Sắp xếp lại các đường chạy dao thành một sơ đồ phân vùng chéo; chèn vào12 phúttạm dừng cân bằng trên mỗi góc phần tư.
Đã chuyển sang 6-các dao phay bước có biến thiên-để bán tinh và giảm sự tương tác xuyên tâm thành12–15%với lượng thức ăn cao hơn để giữ cho chip mỏng và mát.
Thăm dò giữa-chu kỳ của sáu mốc kiểm soát; áp dụng+0.0006 tỷ lệtrong X cục bộ (bù máy) cho lần vượt qua cuối cùng.
Kết quả:Độ lệch cắt bài đăng tối đa-giảm xuống0,046mmtrên xương sườn và0,06mmở vị trí vị trí-màu xanh lá cây trên tất cả các điểm kiểm tra.
Danh sách kiểm tra thực hành (Lưu cái này)
Đặt cảm biến nhiệt độ lênvật cố định, cạnh cổ và cột máy.
Định nghĩađiểm giữ nhiệttrước khi hoàn thiện quan trọng.
Các vùng gia công thô thay thế; không bao giờ làm trống các vịnh liền kề một cách tuần tự.
Buộc sơ tán chip;lại-cắt chip=nhiệt.
Bán{0}}kết thúc → thư giãn →lại{0}}thăm dò→ ánh sáng kết thúc.
Nhật kýmài mòn dụng cụ so với nhiệt độ; hoàn thiện trước bằng các công cụ mới.
Xác minh CMM bằngtrên-máy thăm dòmục tiêu để bắt trôi sớm.
Tinh tế nhưng quan trọng
Bù nhiệt không phải là một tính năng duy nhất; đó là sự kết hợp giữa cảm biến, sắp xếp trình tự và hoàn thiện ánh sáng. Thực hiện đúng, các tấm-tường mỏng hàng không vũ trụ lớn sẽ được hoàn thiện theo thông số cuộc họp của máy mà không cần phải-làm lại-bằng tay nhiều và chúng vẫn duy trì được dung sai sau khi nguội-.
