Trong lắp ráp cơ khí chính xác, hướng lắp đặt đai ốc tròn (tiêu chuẩn đai ốc tròn GB/T812) thường là chủ đề được thảo luận. Dưới đây tôi đã tóm tắt những điểm chính để bạn tham khảo.

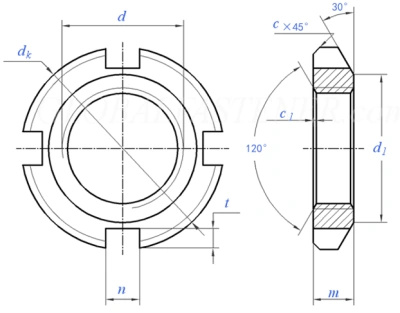

1. Đặc điểm cấu trúc của đai ốc tròn
Một bên của đai ốc tròn có một góc vát lớn 30 độ (đai ốc vát 30 độ), chủ yếu được sử dụng để cố định trục trục.

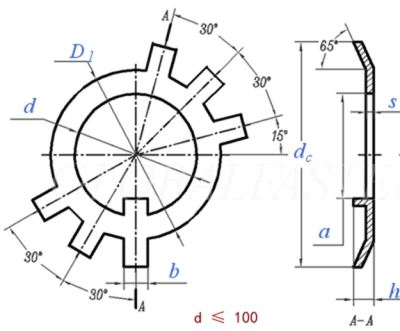

2. Ghép nối với vòng đệm khóa
Trong thực tế, để đạt được độ-chống nới lỏng (phương pháp đai ốc chống{1}}nõng), đai ốc tròn thường được sử dụng cùng với vòng đệm khóa (vòng đệm khóa GB/T858):
Máy giặt có nhiều tab và góc 65 độ;
Theo tiêu chuẩn, kích thước D1 của vòng đệm khớp với kích thước d1 của đai ốc tròn;
Vì vậy, mặt vát lớn của đai ốc tròn phải ghép với vòng đệm khóa.
👉 Nói cách khác, khi sử dụng đai ốc tròn và vòng đệm khóa cùng nhau, mặt vát phải đối diện với bộ phận được kẹp.
3. Khi không sử dụng vòng đệm khóa
Đôi khi, vòng đệm khóa không được áp dụng. Ví dụ:
sử dụngkhóa đai ốc tròn đôiđể chống{0}}nới lỏng;
Không có-yêu cầu chống nới lỏng, chỉ siết chặt một đai ốc tròn duy nhất.
Hướng cài đặt có còn quan trọng trong những trường hợp như vậy không? Câu trả lời là: có, vẫn còn những cân nhắc.
4. Những cân nhắc bổ sung về hướng lắp đặt
Dung sai độ vuông góc của đai ốc:
Tiêu chuẩn GB/T812 chỉ định các yêu cầu về độ vuông góc cho mặt vát, nhưng không quy định cho mặt đối diện.

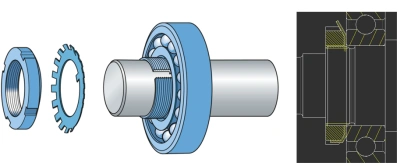

Lắp đặt đai ốc khóa vòng bi:
Trong các cụm lắp ráp như ổ trục, thông thường mong muốn rằng bộ phận được ép vào ổ trục không vượt quá đường kính vòng trong. Trong những trường hợp như vậy, việc đặt mặt vát về phía bộ phận được kẹp là hợp lý hơn.
Nếu việc lắp ráp không có những hạn chế như vậy thì hướng lắp đặt không quá quan trọng.(文章来源:iMechanics机械)
