Như chúng ta đã biết, quá trình anod hóa cứng sẽ làm tăng độ dày của sản phẩm. Vì vậy, độ dày thích hợp của màng oxit là rất quan trọng để đáp ứng yêu cầu về kích thước của khách hàng.

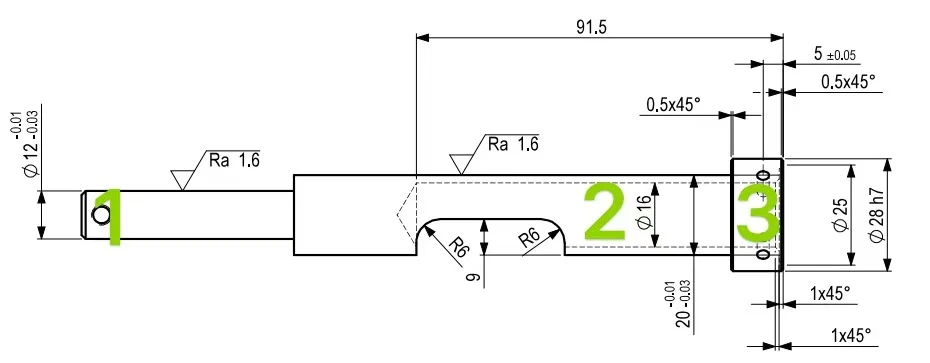

Bài viết này sử dụng ảnh trục trên làm ví dụ để giải thích cách kiểm soát độ dày của màng oxit để kích thước sản phẩm cuối cùng đạt giá trị mong đợi.
Chỉ có hai bước để anod hóa cứng trục này:
Bước 1: Kích thước bán thành phẩm của trục-phải tuân theo nguyên tắc "độ dày lớp ngoài nhỏ hơn và đường kính lỗ bên trong lớn hơn", trước khi anod hóa cứng.
Điều này là do kích thước đường kính lỗ bên trong trục giảm khi tăng độ dày màng oxit sau quá trình anod hóa cứng, dẫn đến sản phẩm không đủ tiêu chuẩn. Khi làm theo nguyên tắc trên sẽ tránh được lỗi này và có được sản phẩm hoàn thiện theo yêu cầu của khách hàng.
Bước 2: phải cung cấp phạm vi kiểm soát sản xuất xác định cho thợ máy để khách hàng có thể có được kích thước thành phẩm mong muốn sau khi anod hóa cứng.
Phân tích phạm vi kiểm soát sản xuất cụ thể cho trục này như sau:
Như bản vẽ đã nói, được anod hóa cứng bằng tẩm PTFE, độ dày 40 ± 5μm. Đây sẽ là 35/3--45/3(11,667μm~15μm) đối với độ dày tăng trưởng màng oxit khi trục được anod hóa cứng. Và độ dày tăng trưởng màng oxit là 0,0117 ~ 0,015 tính bằng milimét.
Vì vậy, công thức tính phạm vi kích thước kiểm soát sản xuất được đưa ra cho thợ máy là:
Kích thước kiểm soát sản xuất=kích thước bản vẽ - kích thước độ dày tăng trưởng màng oxit x2
Tức là: kích thước kiểm soát sản xuất=kích thước bản vẽ - [(0,0117~0,015mm) x2]=kích thước bản vẽ - (0,0234~0,03mm)
GHI CHÚ:
Có 2 mặt của độ dày tăng trưởng màng oxit, do đó tính toán gấp đôi.
Nếu muốn có được kích thước cuối cùng chính xác nhất thì nên lấy giá trị tối thiểu của độ dày tăng trưởng màng oxit. Và 0,02mm là lựa chọn tốt nhất.
Ba phần bao gồm trục này và phạm vi điều khiển của mỗi bộ phận như sau:
Được đánh dấu 1 trong ảnh, kích thước đường trên và dưới của số này là 11,97 ~ 11,99, nghĩa là kích thước kiểm soát sản xuất là:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Được đánh dấu 2 trong ảnh, kích thước đường trên và dưới của số này là 19,97 ~ 19,99, nghĩa là kích thước kiểm soát sản xuất là:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Được đánh dấu 1 trong ảnh, kích thước đường trên và đường dưới của số này là 27,979 ~ 28mm (giá trị dung sai H7 kết hợp với truy vấn giá trị dung sai phù hợp), nghĩa là kích thước kiểm soát sản xuất là:
(27,979~28mm)-0,02mm=27.959~27,98mm
