[Nhu cầu cốt lõi của sản phẩm chế biến]
Một công ty công nghệ hàng không vũ trụ cần thực hiện xử lý chính xác trên các phôi vật liệu composite dựa trên gốm cacbua silic-, bao gồm phay biên dạng và khoan lỗ-vi mô có đường kính 0,8-3,2 mm. Vật liệu này có mật độ chỉ 2,7g/cm³, độ cứng Vickers là 28GPa và hệ số giãn nở nhiệt gần bằng 0. Nó được sử dụng trong hệ thống bảo vệ nhiệt của máy bay siêu thanh mới.
[Các điểm đau trong ngành xử lý]
Trong lĩnh vực xử lý vật liệu composite hàng không, các quy trình truyền thống phải đối mặt với ba nút thắt kỹ thuật lớn:
1) Hạn chế cấm chất lỏng cắt: Sự tiếp xúc giữa vật liệu và môi trường chất lỏng sẽ gây ra sự ăn mòn giữa các hạt, dẫn đến độ bền kết cấu giảm 15% -22%
2) Khuyết tật cắt khô: Khi tốc độ trục chính đạt 18.000 vòng / phút, tốc độ mài mòn của dụng cụ cao gấp 8 lần so với gia công kim loại thông thường
3) Kiểm soát chất lượng bề mặt: Độ nhám bề mặt của phôi sau khi xử lý phải Nhỏ hơn hoặc bằng Ra0,4μm và tốc độ vượt qua của các quy trình truyền thống là dưới 35%
[BISHENgiải pháp đổi mới công nghệ]
Để giải quyết những khó khăn trong quá trình xử lý vật liệu composite dựa trên-gốm nhiệt độ{1}}cao, nhóm R&D BISHEN sử dụng các quy trình tổng hợp cải tiến:
1. Hệ thống khắc và phay siêu âm màu xanh lá cây liên kết nhiều{1}}trục: Cắt rung theo trục với biên độ ±5μm và tần số 20kHz
2. Công nghệ phụ trợ nhiệt độ thấp{2}}CO2 siêu tới hạn: Kiểm soát nhiệt độ chính xác của tia vi hạt -78 độ
3. Lớp phủ công cụ PCD tùy chỉnh: thiết kế cấu trúc gradient ba{1}}lớp, bán kính cung lưỡi cắt Nhỏ hơn hoặc bằng 2μm

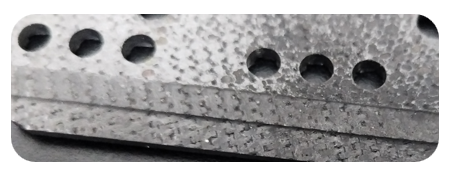

[Kết quả nâng cấp quá trình]
So với các phương pháp chế biến truyền thống, giải pháp này đã đạt được một số điểm đột phá:
■ Lực cắt tối đa giảm 36% (dữ liệu đo được 412N→263N)
■ Tuổi thọ dụng cụ kéo dài đến 7,8 giờ (ban đầu là 1,2 giờ)
■ Độ nhám bề mặt Tỷ lệ tuân thủ Ra0,32μm 91%
■ Hiệu suất xử lý tăng lên 4,3 lần (thời gian làm việc cho từng sản phẩm-giảm từ 14 giờ xuống còn 3,25 giờ)
BISHENHồ sơ công ty: 16 năm kinh nghiệm trong lĩnh vực xử lý vật liệu đặc biệt, tập trung vào các giải pháp tùy chỉnh cho những vật liệu khó{1}}để{2}}xử lý như vật liệu composite hàng không vũ trụ, các thành phần chịu nhiệt độ cao-làm từ gốm và nhựa gia cố bằng sợi carbon.
