Trong ngành hàng không vũ trụ, các bộ phận kết cấu lớn-như phần thân máy bay hoặc cụm đế robot-thường yêu cầu lật và-cố định lại nhiều lần trong quá trình gia công. Mỗi lần bộ phận đó được-kẹp lại, sự dịch chuyển mốc thời gian theo phút sẽ xảy ra. Mặc dù không đáng kể nhưng những thay đổi này có thể làm sai lệch đáng kể các tính năng lắp ráp cuối cùng như lỗ lắp và bề mặt chuẩn.
Thử thách
Vấn đề chính là lỗi định vị tích lũy:
Sự trôi dạt dữ liệuxảy ra với mỗi lần kẹp lại do sự khác biệt về mô-men xoắn kẹp, chuyển động nhẹ của vật cố định hoặc sự biến dạng của vật cố định.
Phối hợp xếp chồngcó nghĩa là mỗi thiết lập mới được xây dựng dựa trên các lỗi nhỏ trước đó.
Thậm chí<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Chiến lược giải pháp
Một cách tiếp cận tích hợp đã được phát triển để loại bỏ lỗi tích lũy:

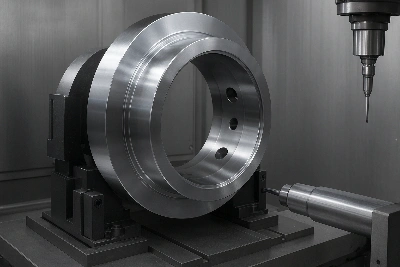

Thiết kế cố định mô-đun tùy chỉnh
Các thiết bị cố định được thiết kế với sự kết hợp của các bề mặt chuẩn chính, các tính năng căn chỉnh thứ cấp và các miếng chêm có thể điều chỉnh được. Thiết kế này cho phép giảm thiểu lỗi định vị lại và-sửa lỗi cố định trong quá trình-kẹp lại.
Gia công nhiều mặt-trong một thiết lập duy nhất
Bằng cách sử dụng các công cụ có chiều dài-mở rộng và phạm vi tiếp cận 5-trục, các bề mặt lớn và các đối tượng tham chiếu được hoàn thành trong một thiết lập bất cứ khi nào có thể-giảm việc tạo lại tọa độ.
Căn chỉnh công cụ quang học + Đang{1}}Đang xử lý
Sau mỗi lần lật, tính năng phát hiện cạnh quang-sẽ khôi phục dữ liệu công cụ về tham chiếu chính. Tiếp theo là-việc thăm dò các tính năng quan trọng trong máy để tự động điều chỉnh đường chạy dao dựa trên dữ liệu bù được đo.
Kết quả
| Tính năng | Trước khi thực hiện | Sau khi thực hiện |
|---|---|---|
| Dữ liệu trôi dạt tích lũy | >0,015mm | < 0.005 mm |
| Năng suất vượt qua-đầu tiên | ~80% | > 98% |
| Làm lại do sai lệch | Thường xuyên | Rất hiếm |
Nếu bạn gặp phải hiện tượng lệch dung sai trong cụm 5-trục lớn, quy trình-gắn tùy chỉnh này, thiết lập thu nhỏ và bù kỹ thuật số được căn chỉnh-đảm bảo rằng quy trình gia công tạo ra sự ổn định cho bộ phận chứ không phải lỗi ở mốc chuẩn.
