Thường có những khiếm khuyết khác nhau trong đúc. Nếu bạn không quen thuộc hoặc không hiểu chúng trước đây, thật dễ dàng để bị nhầm lẫn chỉ bằng tên của một số khiếm khuyết. Ví dụ, bốn khiếm khuyết mà chúng ta sẽ nói về ngày hôm nay: co ngót và lỗ chân lông, im lặng và nếp nhăn. Bạn có biết làm thế nào chúng được hình thành và sự khác biệt là gì? Hãy cùng nhau xem xét họ cùng nhau.

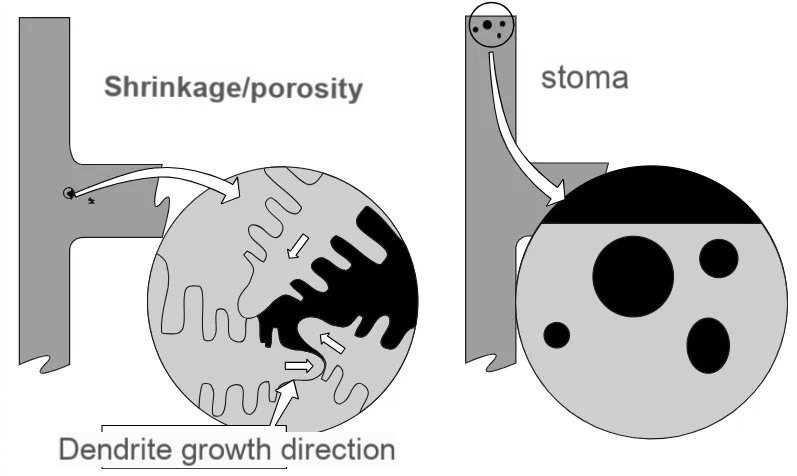

Hãy nhìn vào co ngót và lỗ chân lông trước. Nó sẽ dễ hiểu hơn với hình ảnh.

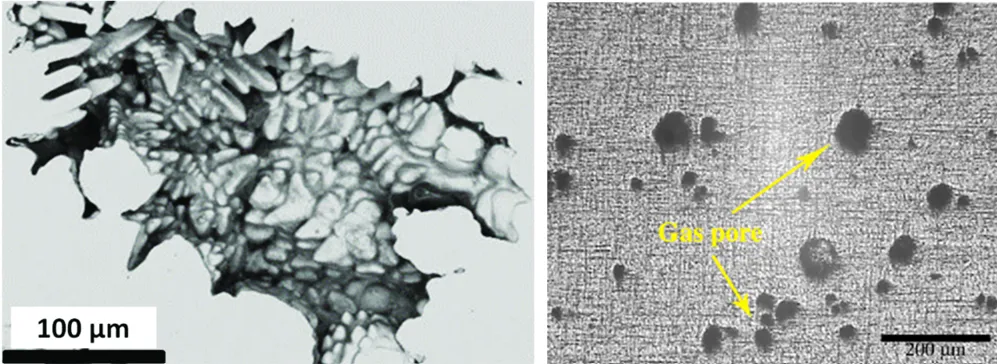

Sự co ngót, mà chúng ta cũng gọi là độ xốp co ngót, là do thâm hụt khối lượng do sự co rút của vật liệu trong quá trình hóa rắn và thâm hụt khối lượng không được bù đầy đủ. Vì sự hóa rắn của chất lỏng kim loại thường bắt đầu từ bề mặt, co ngót hoặc co ngót thường xảy ra ở khu vực bên trong vật liệu bộ phận nơi làm mát tương đối chậm, thường ở khu vực nơi vật liệu dày hơn. Từ sự xuất hiện, cạnh của co ngót hoặc co ngót thường được xác định bởi cấu trúc tăng trưởng dendrite, chủ yếu là hình dạng không đều. Như thể hiện ở phía bên trái của hình trên.
Độ xốp thường được gây ra bởi sự bất lực của khí trong quá trình đúc được thải ra kịp thời. Sự hình thành của các khí này có liên quan đến mức độ chân không của khoang, việc sử dụng chất kết dính và chất giải phóng, và hơi nước của nước ngưng tụ trên bề mặt. Chúng thường hình thành ở những khu vực nơi bong bóng có xu hướng thu thập, chẳng hạn như gần lõi, bên dưới bề mặt đúc, hoặc trên bề mặt đúc. Từ sự xuất hiện, lỗ chân lông thường hình cầu và mịn. Xem hình trên để so sánh với các khoang co ngót.
Bây giờ chúng ta hãy nhìn vào cảm lạnh và nếp nhăn. Hãy đặt hai hình ảnh để so sánh.

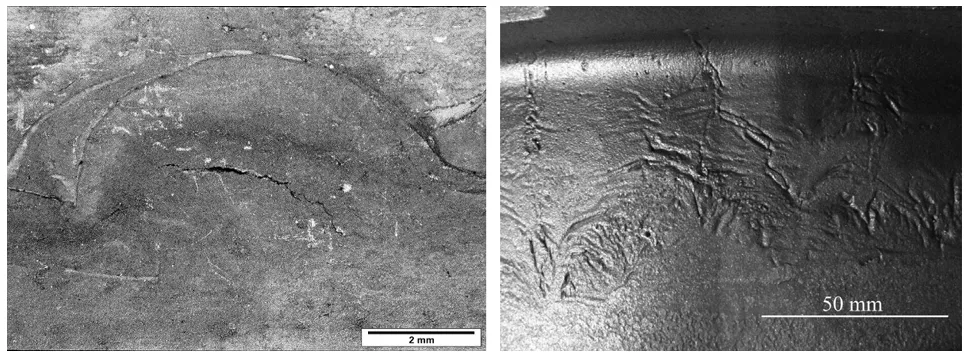

Khiếm khuyết bên trái là đóng cửa lạnh, đề cập đến sự gián đoạn bề mặt được hình thành khi hai luồng kim loại hội tụ nhưng không hợp nhất tốt. Nó thường xảy ra ở các khu vực cách xa cổng. Tính năng chính của nó là rõ ràng, không đều, các đường tuyến tính lõm. Các cạnh của nó thường mịn ở ngã ba, và cũng có thể có gãy xương. Khiếm khuyết này thường được gây ra bởi kiểm soát nhiệt độ không phù hợp, tốc độ đổ quá chậm hoặc nhiễu loạn trong khuôn làm gián đoạn dòng chảy của kim loại.
Nếp nhăn, như tên cho thấy, có nhiều nếp nhăn trên bề mặt của đúc. Trong hầu hết các trường hợp, nó được gây ra bởi nhiệt độ hợp kim cao và nhiệt độ khuôn thấp. Tại thời điểm này, hợp kim sẽ bật lại từ mặt trước nhiệt mát hơn, dẫn đến nếp nhăn. Đôi khi, nếu kim loại lỏng tạo thành một màng oxit rắn, hơi cứng trên bề mặt, nếp nhăn này cũng sẽ xuất hiện sau khi đúc. Nếu bạn nhìn vào da nhăn dưới độ phóng đại, nó thường thô và xốp.
Tôi tin rằng thông qua phần giới thiệu trên, bạn hiểu rõ hơn về bốn khiếm khuyết này. Nếu có bất cứ điều gì khác dễ nhầm lẫn, xin vui lòng để lại một tin nhắn ở phía dưới.(文章来源: IMEchanics 机械)
