Hôm nay tôi sẽ dùng ngôn ngữ đơn giản nhất để nói với các bạn về cách lắp đai ốc tròn.

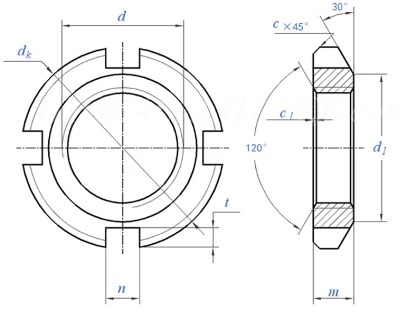

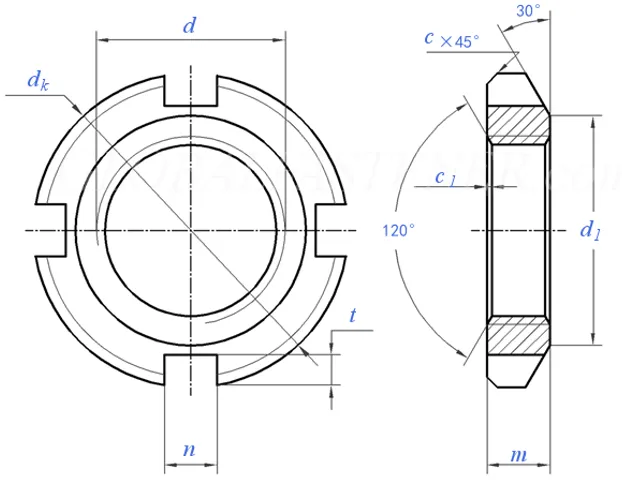

Đai ốc tròn, đai ốc tròn tuân theo GB/T812 được thể hiện trong hình bên dưới. Một bên có góc vát 30 độ tương đối lớn, chủ yếu được sử dụng để cố định trục các bộ phận. Vậy mặt nào của đai ốc tròn này gần với mặt nào của bộ phận bị nén khi lắp vào thực tế?

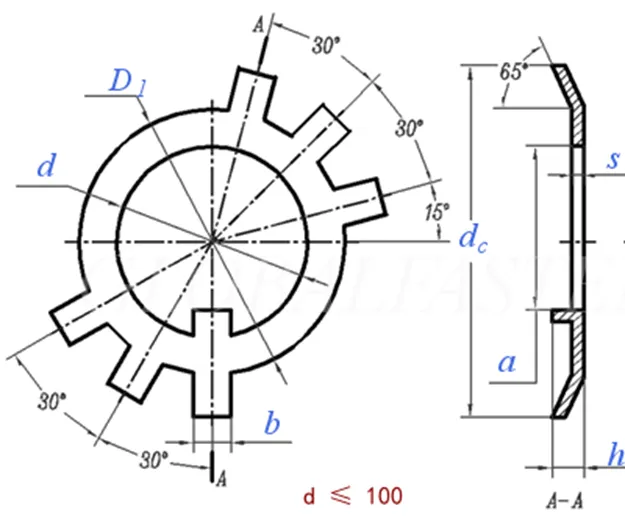

Nói chung, khi sử dụng đai ốc tròn, để tránh bị lỏng, chúng sẽ được sử dụng cùng với vòng đệm chặn. Ngoài ra còn có nhiều loại vòng đệm dừng. Vòng đệm chặn tuân theo tiêu chuẩn quốc gia GB/T858 được thể hiện trong hình bên dưới. Như bạn có thể thấy, máy giặt có nhiều tab và nó cũng có góc nghiêng 65 độ . Và nếu bạn kiểm tra kích thước hình so sánh tiêu chuẩn D1 và kích thước d1 của đai ốc tròn trong hình trên, bạn sẽ thấy rằng chúng giống nhau.

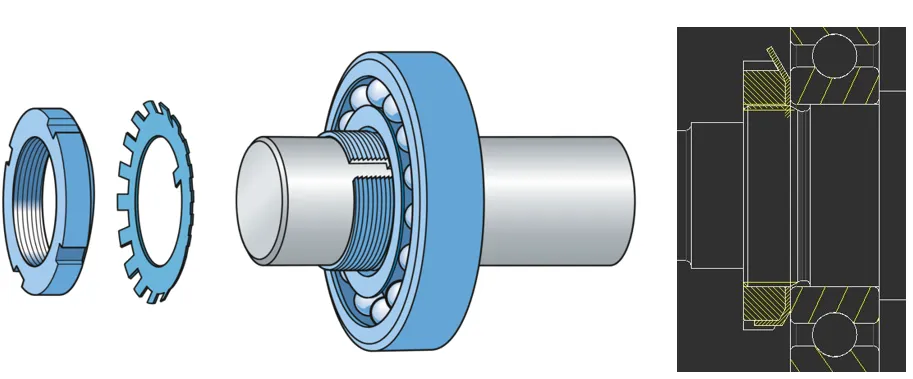

Tôi tin rằng bạn đã tìm thấy manh mối. Nhân tiện, mặt có góc vát lớn 30 độ trên đai ốc tròn được sử dụng với vòng đệm chặn này. Do đó, khi chúng được sử dụng cùng nhau, mặt có mặt vát lớn sẽ đối mặt với phần bị nén. Như thể hiện trong hình dưới đây.
Đôi khi chúng ta có thể không sử dụng vòng đệm khóa, chẳng hạn như chúng ta có thể sử dụng đai ốc tròn đôi để tránh bị lỏng. Nếu không có yêu cầu chống nới lỏng, đôi khi chúng ta có thể chỉ cần sử dụng một đai ốc tròn để siết chặt. Điều đó có nghĩa là hướng cài đặt không quan trọng? Nói chung, có hai yếu tố cần xem xét. Một là tiêu chuẩn cho mặt vát lớn của đai ốc tròn có quy định về độ thẳng đứng, còn mặt kia thì không; còn lại là đối với các bộ phận ổ trục trong hình trên, nhìn chung tốt nhất nên giữ đường kính của các bộ phận gần ổ trục không cao hơn vòng trong của ổ trục, nên để mặt có vát lớn hướng vào phần ép. Nếu không có sự cân nhắc và hạn chế nào trong vấn đề này, bạn có thể làm bất cứ điều gì bạn muốn.(来源:iMechanics机械)
