Trong sản xuất hàng không vũ trụ, dung sai ± 0,005 mm (0,0002 in) hoặc cao hơn là yêu cầu tiêu chuẩn. Việc đạt được độ chính xác này phụ thuộc vào thiết bị 5-trục tiên tiến, công cụ chính xác, chiến lược CAM được tối ưu hóa và kiểm soát chất lượng nghiêm ngặt. Bài viết này giải thích các phương pháp tiếp cận thực tế, bao gồm trường hợp thực tế và giới thiệu chiến lược Giải pháp giữa ngắn gọn cho các bộ phận hàng không vũ trụ.
1. Tại sao lại có vấn đề về dung sai ±0,005 mm
Các bộ phận hàng không vũ trụ rất nhạy cảm với sự an toàn, độ mỏi và việc lắp ráp:
Chuyến bay-các bộ phận quan trọng: Bệ cánh, bề mặt tiếp xúc van.
Cấu trúc tường mỏng: Dày dưới 1 mm, dễ bị biến dạng nhiệt.
Các thành phần đa{0}}tính năng: Vỏ hoặc giá đỡ với hàng tá tính năng cần có tham chiếu chuẩn nhất quán.
Các OEM ở Châu Âu và Hoa Kỳ thường chỉ định dung sai ±0,005 mm cho kích thước, đặc điểm hình học và độ chính xác của vị trí.
2. Đạt ±0,005 mm trong sản xuất
2.1 5-Khả năng CNC trục
Gia công hàng không vũ trụ có độ chính xác cao-dựa vào:
Độ lặp lại trục tuyến tính Nhỏ hơn hoặc bằng ±0,001 mm
Độ chính xác của trục quay Nhỏ hơn hoặc bằng 3 cung-giây
Bù nhiệt và cấu trúc cứng nhắc
Đo lường trên-máy (đầu dò Renishaw, đo công cụ laze)
Khả năng lặp lại lâu dài quan trọng hơn độ chính xác của mẫu thường xuyên.
2.2 Quản lý công cụ
Kiểm soát tuổi thọ công cụ cho từng bộ phận
Độ đảo trục chính Nhỏ hơn hoặc bằng 2 µm
Đầu cặp dụng cụ giãn nở nhiệt và giao diện HSK
2.3 Chiến lược CAM
Gia công 5 trục kẹp-đơn giúp giảm lỗi chuẩn
Bán{0}}hoàn thiện đảm bảo lượng tồn kho đồng đều
Các bộ phận-thành mỏng sử dụng gia công phân đoạn và đường cắt cố định
3. Kiểm soát chất lượng để đảm bảo tính nhất quán
3.1 Kiểm tra độ chính xác
CMM cấp hàng không vũ trụ{0}}(MPE Nhỏ hơn hoặc bằng 1.7 + L/350 µm)
Tài liệu FAI/AS9102/PPAP
Truy xuất nguồn gốc đầy đủ của vật liệu, công cụ và quy trình
3.2 Kiểm soát môi trường
Nhiệt độ-phòng được kiểm soát 20 ± 0,5 độ
Gia công và kiểm tra trong cùng vùng nhiệt
4. Ưu điểm của Gia công 5 trục cho các bộ phận hàng không vũ trụ
Giảm sự phụ thuộc vào thiết bị cố định và độ lệch chuẩn
Cải thiện độ chính xác về vị trí và hình học
Xử lý các bộ phận phức tạp: lưỡi dao, vỏ, khoang, khối van
Hiệu quả cao hơn với sản xuất hàng loạt nhất quán

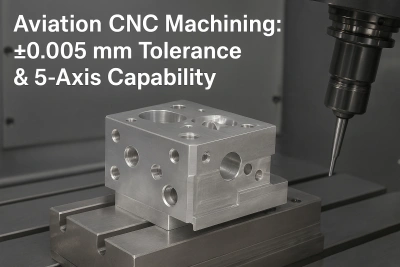

5. Nghiên cứu điển hình: Khối van hàng không vũ trụ đạt ± 0,005 mm
Yêu cầu:
Chất liệu: Thép không gỉ 17-4PH
Các tính năng: Lỗ chéo, khoang bên trong, bề mặt giao phối
Dung sai: ±0,005 mm đối với vị trí lỗ
Chiến lược:
Gia công 5 trục kẹp đơn-cho tất cả các tính năng quan trọng
Độ đảo dao Nhỏ hơn hoặc bằng 2 µm để gia công tinh chính xác
Bán tinh-phân đoạn với các đường cắt cố định
Trên-việc thăm dò máy và bù nhiệt
Kết quả:
Độ chính xác vị trí lỗ ± 0,003–0,004 mm
Lô 100 chiếc không cần làm lại
Nhà cung cấp được phê duyệt để sản xuất-hàng không vũ trụ dài hạn
Điều này chứng tỏ cách lập kế hoạch có hệ thống và khả năng 5 trục biến dung sai ±0,005 mm thành kết quả lô đáng tin cậy.
6. Giải pháp trung bình: Chiến lược hàng không vũ trụ thực tế
Giải pháp Mid cung cấp các bước ngắn gọn, khả thi để đạt được độ chính xác trong ngành hàng không vũ trụ:
Một-Dòng dữ liệu 5 trục– Hợp nhất các tính năng quan trọng thành một hệ tọa độ duy nhất, giảm thiểu độ lệch vị trí.
Bán đồng phục-Hoàn thiện– Duy trì lượng dự trữ nhất quán cho các bộ phận tường mỏng và khoang sâu để giảm biến dạng.
Mẫu công cụ & phôi– Các mẫu được xác định trước về chiến lược tuổi thọ dụng cụ, vật liệu và tính năng đảm bảo kết quả nhất quán.
Trên-Vòng đo lường máy– Việc thăm dò theo thời gian thực với tính năng bù nhiệt giúp giảm sự biến đổi theo lô, đặc biệt đối với các bộ phận bằng titan hoặc Inconel.
Những chiến lược này biến độ chính xác của CNC trong ngành hàng không vũ trụ từ kinh nghiệm-dựa trêncó tính hệ thống và có thể lặp lại.
7. Kết luận
Để đạt được dung sai ±0,005 mm trong gia công CNC hàng không vũ trụ đòi hỏi một hệ thống hoàn chỉnh:
Thiết bị 5 trục cao cấp-
Quản lý công cụ chặt chẽ
Chiến lược CAM được tối ưu hóa
Kiểm tra và đảm bảo chất lượng toàn diện
Kiểm soát nhiệt ổn định
Kết hợp lại, những phương pháp này đảm bảo các bộ phận hàng không vũ trụ có độ chính xác cao,-có thể lặp lại, phù hợp với các yêu cầu OEM của Châu Âu và Hoa Kỳ.
